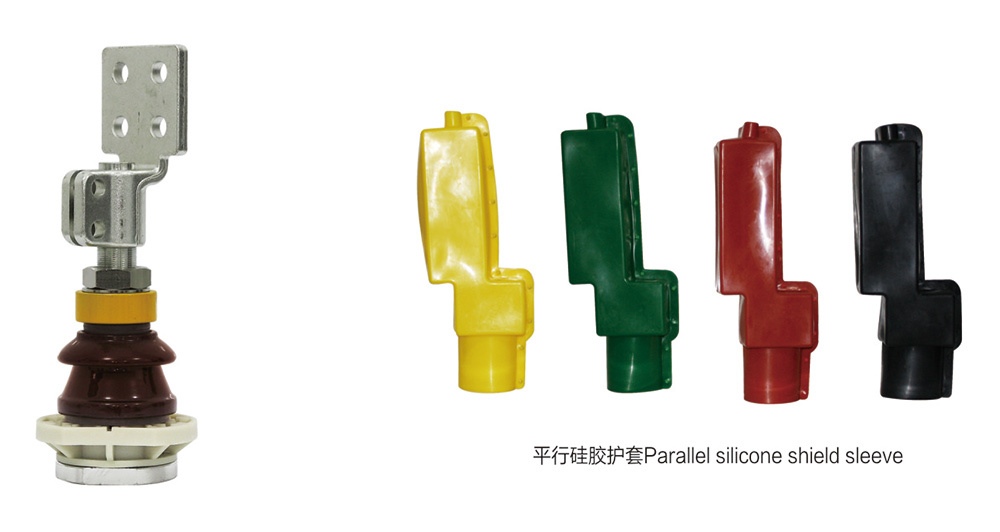

对夹式套管（1kV/800～1250A 平尾连接套管）
变压器套管是变压器箱外的主要绝缘装置。变压器绕组的引线必须穿过绝缘套管，将引线与变压器外壳之间的引线绝缘，并将引线固定在一起时间到了对于不同的电压等级，绝缘套管有纯瓷套管、充油套管和电容套管袖子。纯瓷套主要用于10kV及以下变压器。它是在瓷套内穿一根导电铜棒，瓷套内部是空气绝缘的充油套管主要用于35kV级变压器。瓷套里装满了油。陶瓷中有一根导电的铜柱电容式套管套管由主绝缘电容器芯、外绝缘上下瓷件、连接套管、油枕、弹簧总成、底座、均压球、测量端子、接线端子、橡胶垫圈、绝缘油组成，等等用于100kV以上的高压变压器。
关键词
所属分类
产品详情

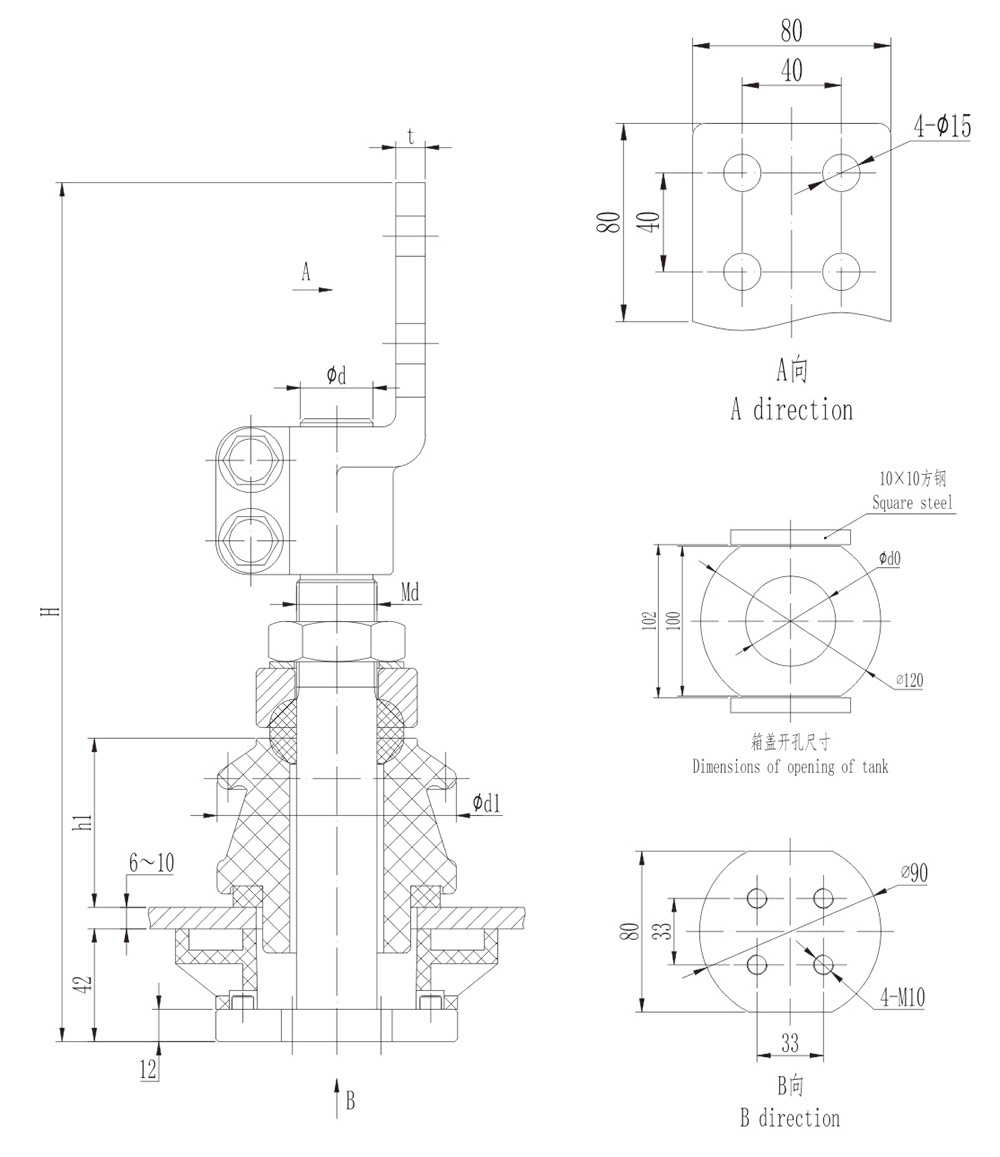

对夹式套管尺寸表（1kV/800～1250A 平尾连接套管）
| 序号 | 代号 | 型号 | 尺寸 | 箱盖开孔 | 干弧 | 爬距 | 伞形 | 重量（kg） | ||||
| H | Md | Φd | d1 | t | d0 | h1 | ||||||
| 1 | AM.AAE.002 | BF-1/800 | 310 | M24×1.5 | —— | 89 | 10 | 60 | 63 | 80 | 1单伞 | 4.8 |
| 2 | AM.AAF.002 | BF-1/1000 | 320 | M30×1.5 | 27 | 89 | 11 | 60 | 63 | 75 | 1单伞 | 5 |
| 3 | AM.AAG.002 | BF-1/1250 | 320 | M33×1.5 | 30 | 89 | 12 | 60 | 63 | 75 | 1单伞 | 5.8 |
注：代号后加“T”代表配护套。可根据客户需求定制其它规格产品。
