对夹式套管（1～3kV/800～1250A 螺纹连接套管）

变压器套管是变压器箱外的主要绝缘装置。变压器绕组的引线必须穿过绝缘套管，将引线与变压器外壳之间的引线绝缘，并将引线固定在一起时间到了对于不同的电压等级，绝缘套管有纯瓷套管、充油套管和电容套管袖子。纯瓷套主要用于10kV及以下变压器。它是在瓷套内穿一根导电铜棒，瓷套内部是空气绝缘的充油套管主要用于35kV级变压器。瓷套里装满了油。陶瓷中有一根导电的铜柱电容式套管套管由主绝缘电容器芯、外绝缘上下瓷件、连接套管、油枕、弹簧总成、底座、均压球、测量端子、接线端子、橡胶垫圈、绝缘油组成，等等用于100kV以上的高压变压器。

关键词

所属分类

对夹式套管

联系我们

产品详情

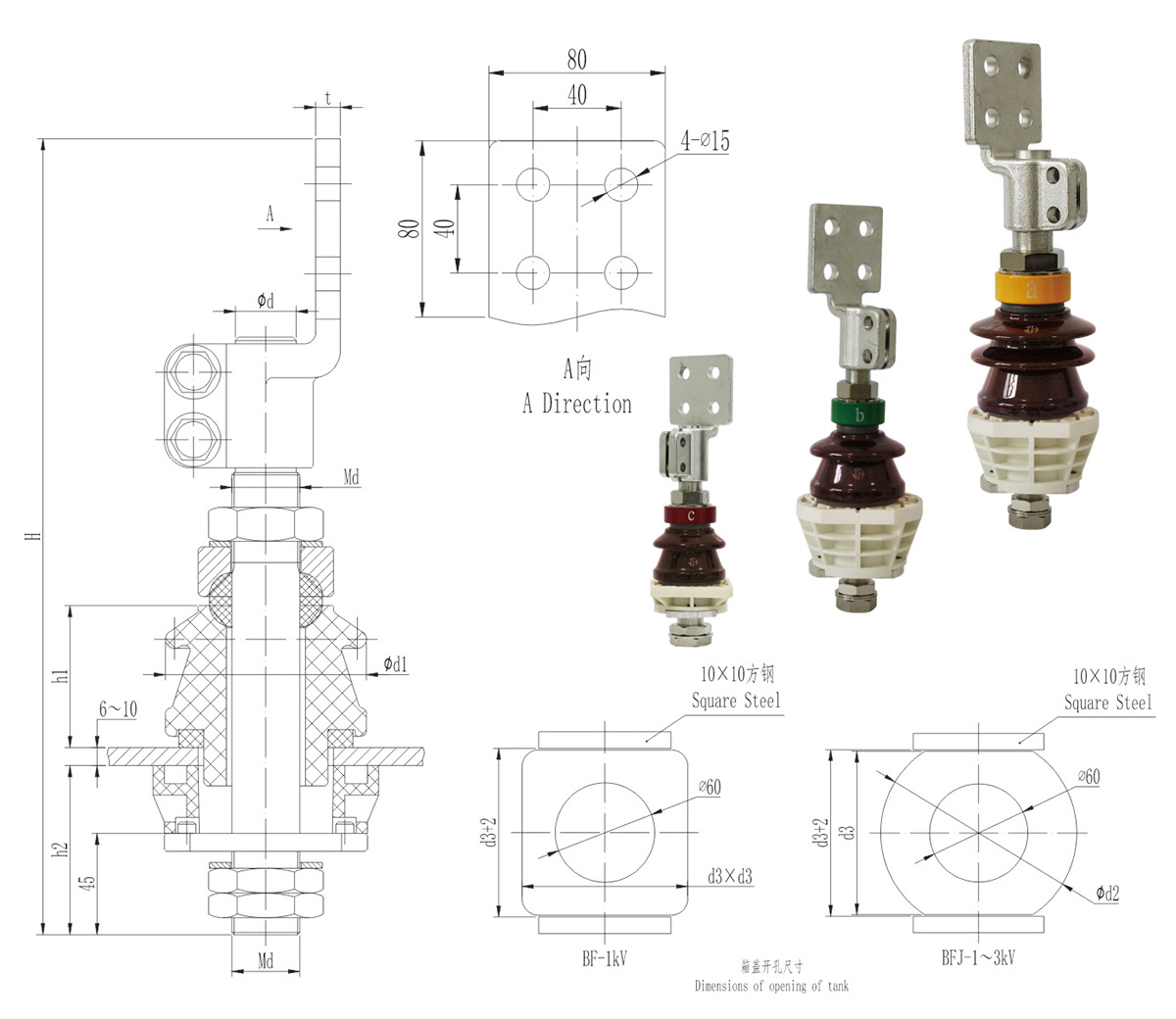

对夹式套管尺寸表（1～3kV/800～1250A 螺纹连接套管）

序号	代号	型号	尺寸								箱盖开孔	干弧	爬距	伞形	重量（kg）
序号	代号	型号	H	h2	Md	Φd	d1	d2	d3	t	d0	h1	爬距	伞形	重量（kg）
1	AM.AAE.001	BF-1/800	343	75	M24×1.5	——	89	——	100	10	60	63	80	1单伞	5.1
2	AM.AAF.001	BF-1/1000	353	75	M30×1.5	27	89	——	100	11	60	63	75	1单伞	5.3
3	AM.AAG.001	BF-1/1250	353	75	M33×1.5	30	89	——	100	12	60	63	75	1单伞	6
4	AM.AAE.801	BFJ-1/800	373	105	M24×1.5	——	89	120	100	10	60	63	80	1单伞	5.7
5	AM.AAF.801	BFJ-1/1000	383	105	M30×1.5	27	89	120	100	11	60	63	75	1单伞	5.9
6	AM.AAG.801	BFJ-1/1250	383	105	M33×1.5	30	89	120	100	12	60	63	75	1单伞	6.2
7	AM.ABE.801	BFJ-3/800	393	105	M24×1.5	——	99	120	100	10	60	83	130	2单伞	6
8	AM.ABF.801	BFJ-3/1000	403	105	M30×1.5	27	99	120	100	11	60	83	130	2单伞	6.7
9	AM.ABG.801	BFJ-3/1250	403	105	M33×1.5	30	99	120	100	12	60	83	130	2单伞	7

注：代号后加“T”代表配护套。可根据客户需求定制其它规格产品。
