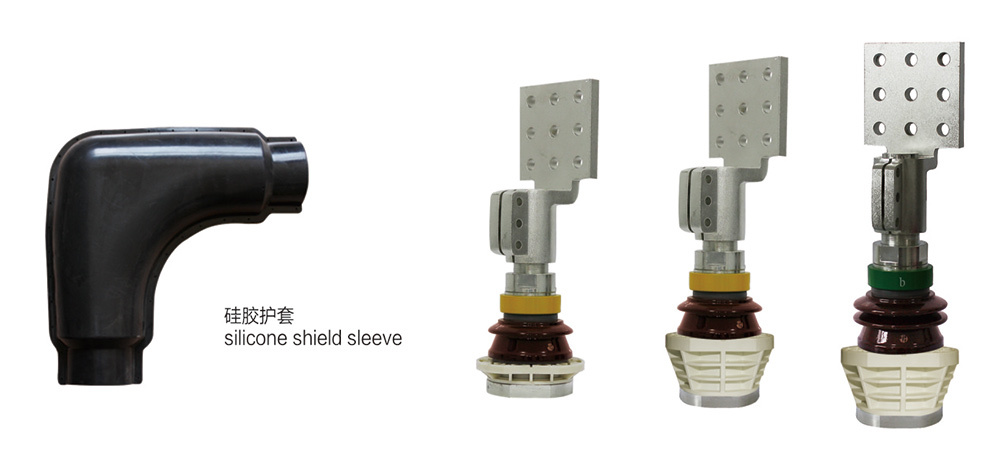

对夹式套管（1～3kV/5000～7000A 平尾连接套管）

变压器套管是变压器箱外的主要绝缘装置。变压器绕组的引线必须穿过绝缘套管，将引线与变压器外壳之间的引线绝缘，并将引线固定在一起时间到了对于不同的电压等级，绝缘套管有纯瓷套管、充油套管和电容套管袖子。纯瓷套主要用于10kV及以下变压器。它是在瓷套内穿一根导电铜棒，瓷套内部是空气绝缘的充油套管主要用于35kV级变压器。瓷套里装满了油。陶瓷中有一根导电的铜柱电容式套管套管由主绝缘电容器芯、外绝缘上下瓷件、连接套管、油枕、弹簧总成、底座、均压球、测量端子、接线端子、橡胶垫圈、绝缘油组成，等等用于100kV以上的高压变压器。

关键词

所属分类

对夹式套管

联系我们

产品详情

对夹式套管尺寸表（1～3kV/5000～7000A 平尾连接套管）

序号	代号	型号	尺寸											箱盖开孔	干弧	爬距	伞形	重量（kg）
序号	代号	型号	H	h2	h3	Md	Φd	d1	d3	t	D	S	S1	d0	h1	爬距	伞形	重量（kg）
1	AM.AAN.001	BF-1/5000	477	50	20	M56×2	52	130	150	20	135	120	55	95	65	85	1单伞	20
2	AM.AAP.001	BF-1/6300	497	52	22	M60×2	56	155	160	22	150	130	62	110	75	110	1单伞	23
3	AM.AAQ.001	BF-1/7000	502	52	22	M65×2	60	155	160	24	150	130	62	110	75	110	1单伞	26
4	AM.AAN.801	BFJ-1/5000	507	80	20	M56×2	52	130	150	20	135	120	55	95	65	85	1单伞	22
5	AM.AAP.801	BFJ-1/6300	527	82	22	M60×2	56	155	160	22	150	130	62	110	75	110	1单伞	25
6	AM.AAQ.801	BFJ-1/7000	532	82	22	M65×2	60	155	160	24	150	130	62	110	75	110	1单伞	28
7	AM.ABN.801	BFJ-3/5000	527	80	20	M56×2	52	140	150	20	135	120	55	95	85	140	2单伞	26
8	AM.ABP.801	BFJ-3/6300	547	82	22	M60×2	56	165	160	22	150	130	62	110	95	180	2单伞	28
9	AM.ABQ.801	BFJ-3/7000	552	82	22	M65×2	60	165	160	24	150	130	62	110	95	180	2单伞	30

注：代号后加“T”代表配护套。可根据客户需求定制其它规格产品。
