对夹式套管（1～3kV/315～630A 铲形连接套管）

变压器套管是变压器箱外的主要绝缘装置。变压器绕组的引线必须穿过绝缘套管，将引线与变压器外壳之间的引线绝缘，并将引线固定在一起时间到了对于不同的电压等级，绝缘套管有纯瓷套管、充油套管和电容套管袖子。纯瓷套主要用于10kV及以下变压器。它是在瓷套内穿一根导电铜棒，瓷套内部是空气绝缘的充油套管主要用于35kV级变压器。瓷套里装满了油。陶瓷中有一根导电的铜柱电容式套管套管由主绝缘电容器芯、外绝缘上下瓷件、连接套管、油枕、弹簧总成、底座、均压球、测量端子、接线端子、橡胶垫圈、绝缘油组成，等等用于100kV以上的高压变压器。

关键词

所属分类

对夹式套管

联系我们

产品详情

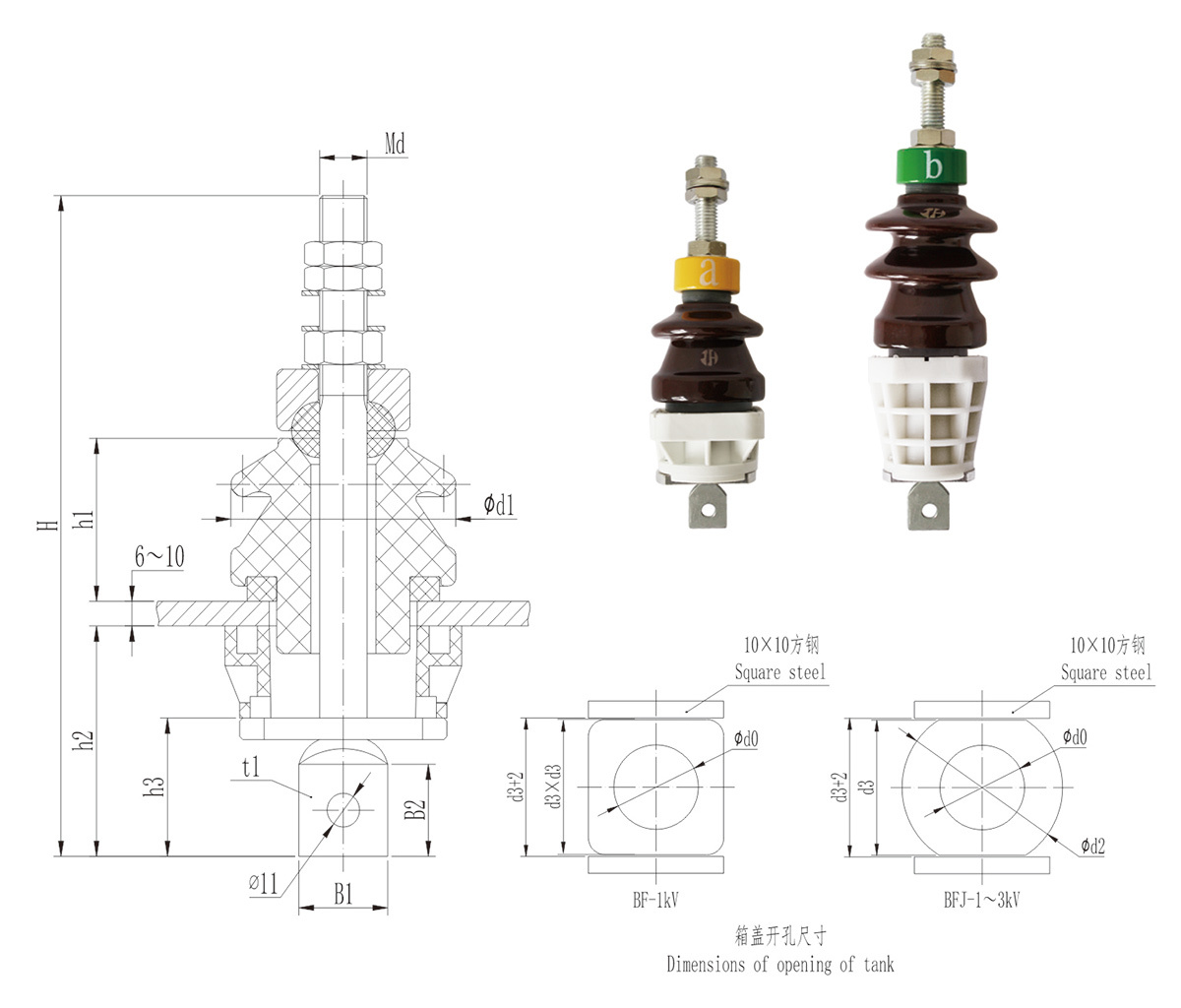

对夹式套管尺寸表（1～3kV/315～630A 铲形连接套管）

序号	代号	型号	尺寸									箱盖开孔	干弧	爬距	伞形	重量（kg）
序号	代号	型号	H	h2	h3	Md	d1	d2	d3	B1×B2	t1	d0	h1	爬距	伞形	重量（kg）
1	AM.AAA.002	BF-1/315	195	70	40	M12×1.75	56	——	55	25×25	4	30	53	65	1单伞	0.7
2	AM.AAB.002	BF-1/400	215	75	45	M16×2	76	——	80	30×30	6	50	53	75	1单伞	1.4
3	AM.AAD.002	BF-1/630	215	75	45	M20×2.5	76	——	80	35×30	7	50	53	75	1单伞	1.7
4	AM.ABA.802	BFJ-3/315	245	100	40	M12×1.75	62	65	55	25×25	4	30	73	110	2单伞	1.2
5	AM.ABB.802	BFJ-3/400	265	105	45	M16×2	86	95	80	30×30	6	50	73	130	2单伞	1.9
6	AM.ABD.802	BFJ-3/630	265	105	45	M20×2.5	86	95	80	35×30	7	50	73	130	2单伞	2.4

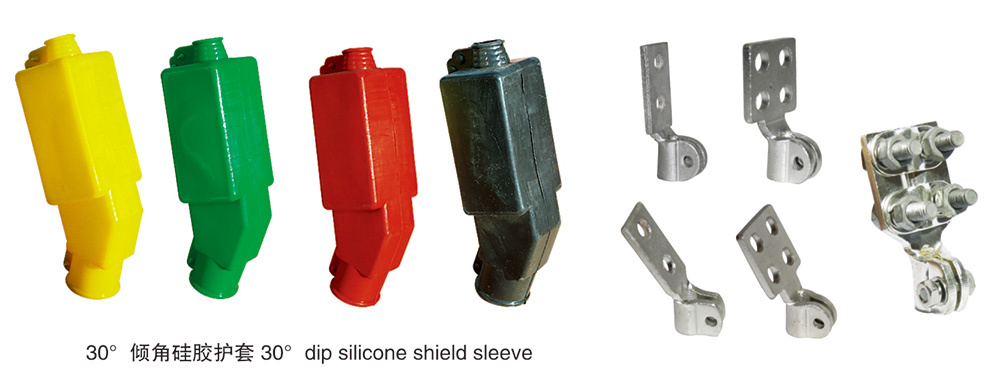

注：代号后加“DZ”代表配端子，“T”代表配护套。可根据客户需求定制其它规格产品。
