对夹式套管（1～3kV/5000～7000A 铲形连接套管）
变压器套管是变压器箱外的主要绝缘装置。变压器绕组的引线必须穿过绝缘套管，将引线与变压器外壳之间的引线绝缘，并将引线固定在一起时间到了对于不同的电压等级，绝缘套管有纯瓷套管、充油套管和电容套管袖子。纯瓷套主要用于10kV及以下变压器。它是在瓷套内穿一根导电铜棒，瓷套内部是空气绝缘的充油套管主要用于35kV级变压器。瓷套里装满了油。陶瓷中有一根导电的铜柱电容式套管套管由主绝缘电容器芯、外绝缘上下瓷件、连接套管、油枕、弹簧总成、底座、均压球、测量端子、接线端子、橡胶垫圈、绝缘油组成，等等用于100kV以上的高压变压器。
关键词
所属分类
产品详情

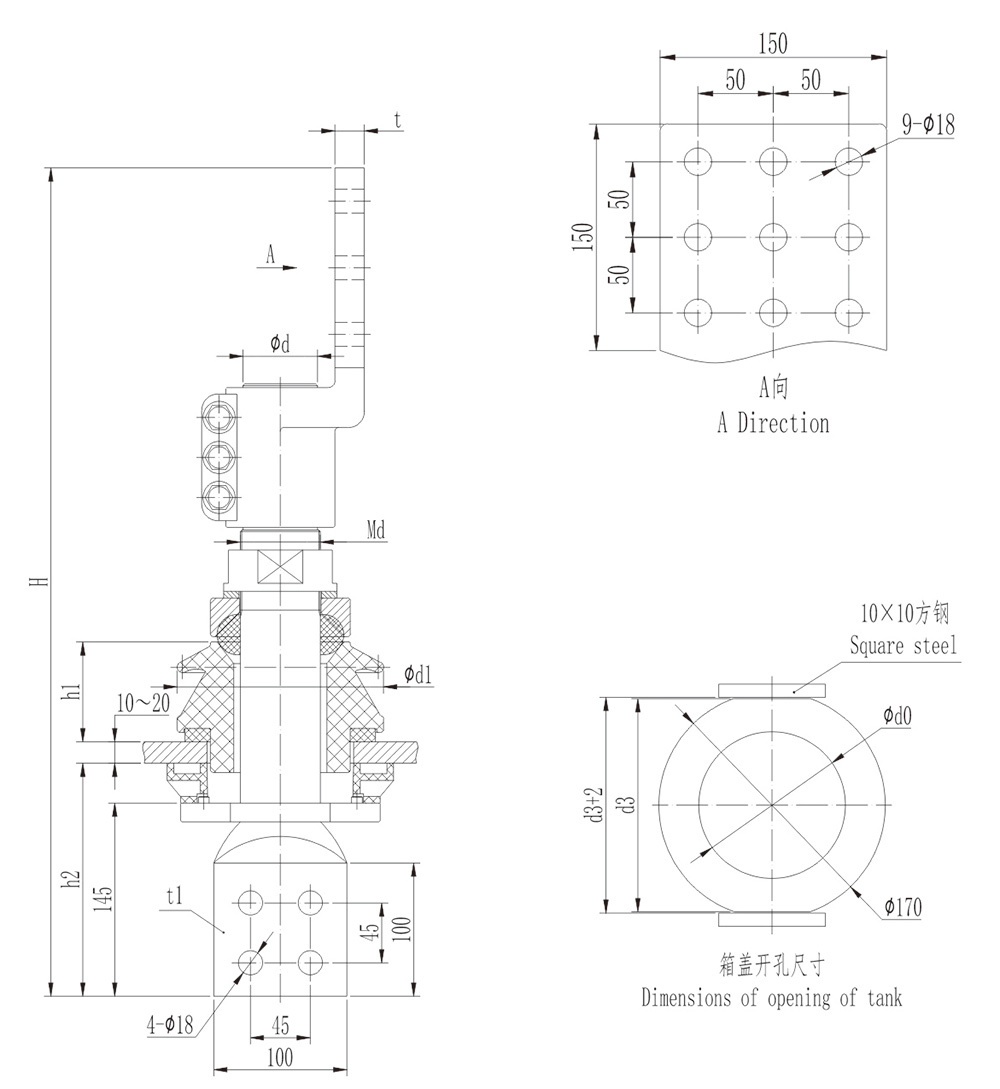

对夹式套管尺寸表（1～3kV/5000～7000A 铲形连接套管）
| 序号 | 代号 | 型号 | 尺寸 | 箱盖开孔 | 干弧 | 爬距 | 伞形 |
重量 （kg） |
|||||||
| H | h2 | Md | Φd | d1 | d3 | t | t1 | d0 | h1 | ||||||
| 1 | AM.AAN.002 | BF-1/5000 | 602 | 175 | M56×2 | 52 | 130 | 150 | 20 | 18 | 95 | 65 | 85 | 1单伞 | 20 |
| 2 | AM.AAP.002 | BF-1/6300 | 622 | 175 | M60×2 | 56 | 155 | 160 | 22 | 22 | 110 | 75 | 110 | 1单伞 | 23 |
| 3 | AM.AAQ.002 | BF-1/7000 | 627 | 175 | M65×2 | 60 | 155 | 160 | 24 | 26 | 110 | 75 | 110 | 1单伞 | 25 |
| 4 | AM.ABN.802 | BFJ-3/5000 | 652 | 205 | M56×2 | 52 | 140 | 150 | 20 | 18 | 95 | 85 | 140 | 2单伞 | 23 |
| 5 | AM.ABP.802 | BFJ-3/6300 | 672 | 205 | M60×2 | 56 | 165 | 160 | 22 | 22 | 110 | 95 | 180 | 2单伞 | 26 |
| 6 | AM.ABQ.802 | BFJ-3/7000 | 677 | 205 | M65×2 | 60 | 165 | 160 | 24 | 26 | 110 | 95 | 180 | 2单伞 | 28 |

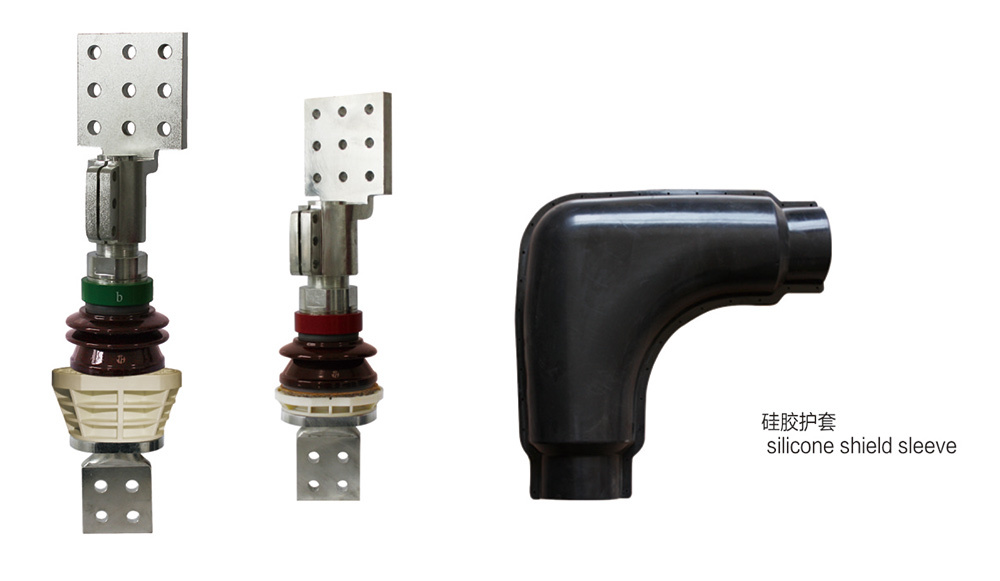

注：代号后加“T”代表配护套。可根据客户需求定制其它规格产品。
