对夹式套管（1～3kV/1600～4000A 铲形连接套管）

变压器套管是变压器箱外的主要绝缘装置。变压器绕组的引线必须穿过绝缘套管，将引线与变压器外壳之间的引线绝缘，并将引线固定在一起时间到了对于不同的电压等级，绝缘套管有纯瓷套管、充油套管和电容套管袖子。纯瓷套主要用于10kV及以下变压器。它是在瓷套内穿一根导电铜棒，瓷套内部是空气绝缘的充油套管主要用于35kV级变压器。瓷套里装满了油。陶瓷中有一根导电的铜柱电容式套管套管由主绝缘电容器芯、外绝缘上下瓷件、连接套管、油枕、弹簧总成、底座、均压球、测量端子、接线端子、橡胶垫圈、绝缘油组成，等等用于100kV以上的高压变压器。

关键词

所属分类

对夹式套管

联系我们

产品详情

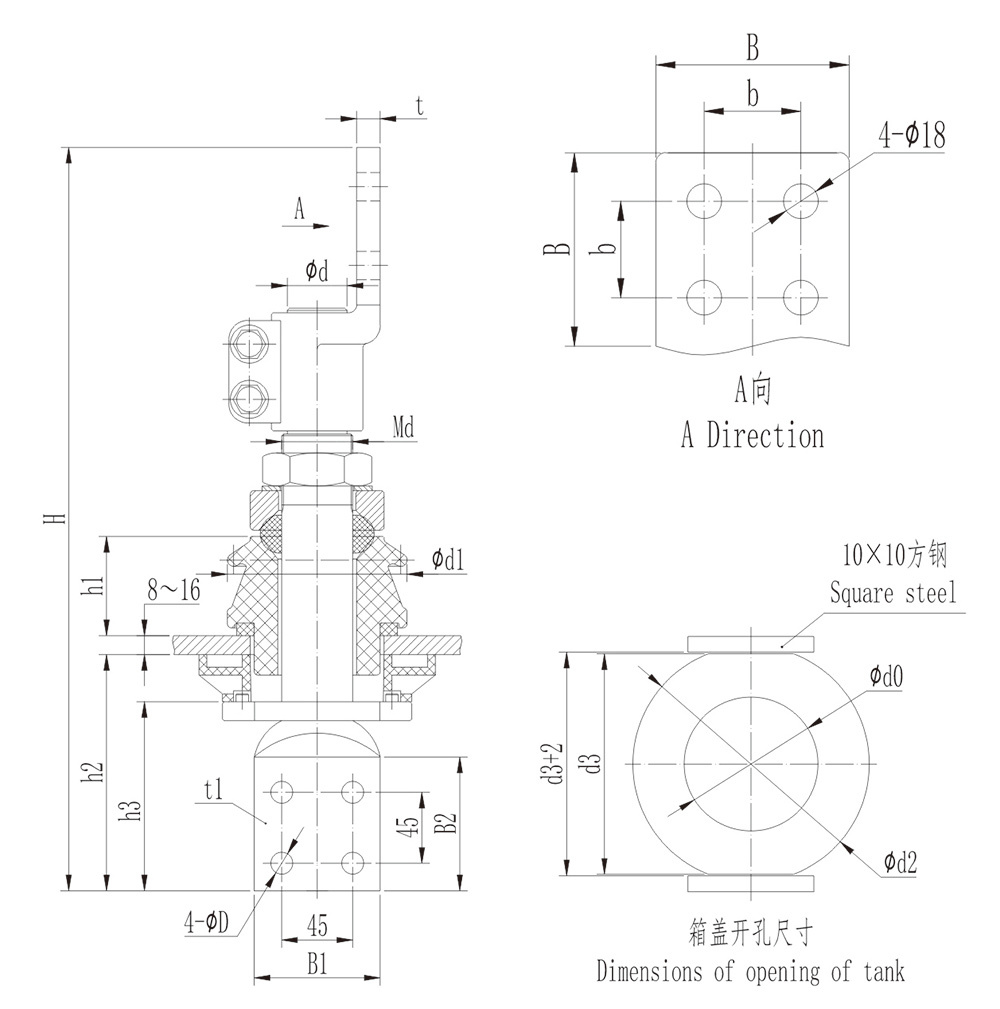

对夹式套管尺寸表（1～3kV/1600～4000A 铲形连接套管）

序号	代号	型号	尺寸														箱盖开孔	干弧	爬距	伞形	重量（kg）
序号	代号	型号	H	h2	h3	Md	Φd	d1	d2	d3	B	b	t	B1×B2	D	t1	d0	h1	爬距	伞形	重量（kg）
1	AM.AAH.002	BF-1/1600	467	150	120	M36×2	33	103	130	110	100	50	14	80×85	14	12	70	63	75	1单伞	10
2	AM.AAJ.003	BF-1/2000	467	150	120	M42×2	38	103	130	110	100	50	15	80×85	14	14	70	63	75	1单伞	11
3	AM.AAK.002	BF-1/2500	472	150	120	M45×2	38	114	150	140	100	50	15	80×85	14	15	85	63	80	1单伞	11
4	AM.AAL.002	BF-1/3150	472	150	120	M48×2	42	114	150	140	100	50	16	80×85	14	15	85	63	80	1单伞	12.5
5	AM.AAM.002	BF-1/4000	542	175	145	M52×2	48	130	170	150	120	60	18	100×100	18	16	95	65	85	1单伞	13
6	AM.ABH.802	BFJ-3/1600	517	180	120	M36×2	33	113	130	110	100	50	14	80×85	14	12	70	83	125	2单伞	12.5
7	AM.ABJ.803	BFJ-3/2000	517	180	120	M42×2	38	113	130	110	100	50	15	80×85	14	14	70	83	125	2单伞	13.5
8	AM.ABK.802	BFJ-3/2500	522	180	120	M45×2	38	124	150	140	100	50	15	80×85	14	15	85	83	130	2单伞	13.5
9	AM.ABL.802	BFJ-3/3150	522	180	120	M48×2	42	124	150	140	100	50	16	80×85	14	15	85	83	130	2单伞	15
10	AM.ABM.802	BFJ-3/4000	592	205	145	M52×2	48	140	170	150	120	60	18	100×100	18	16	95	85	140	2单伞	16

注：代号后加“T”代表配护套。可根据客户需求定制其它规格产品。
