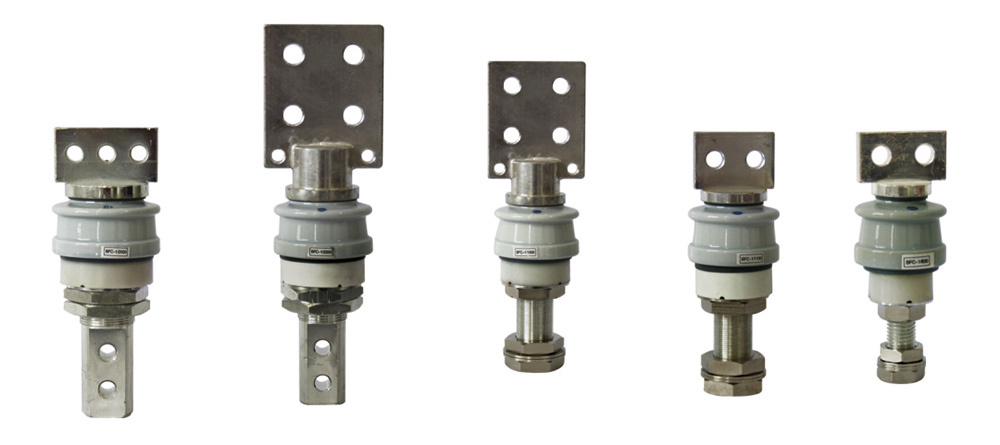

对夹式套管（1kV/630～4000A）

变压器套管是变压器箱外的主要绝缘装置。变压器绕组的引线必须穿过绝缘套管，将引线与变压器外壳之间的引线绝缘，并将引线固定在一起时间到了对于不同的电压等级，绝缘套管有纯瓷套管、充油套管和电容套管袖子。纯瓷套主要用于10kV及以下变压器。它是在瓷套内穿一根导电铜棒，瓷套内部是空气绝缘的充油套管主要用于35kV级变压器。瓷套里装满了油。陶瓷中有一根导电的铜柱电容式套管套管由主绝缘电容器芯、外绝缘上下瓷件、连接套管、油枕、弹簧总成、底座、均压球、测量端子、接线端子、橡胶垫圈、绝缘油组成，等等用于100kV以上的高压变压器。

关键词

所属分类

对夹式套管

联系我们

产品详情

对夹式套管尺寸表（1kV/630～4000A）

序号	代号	型号	尺寸													箱盖开孔	干弧	爬距	伞形	重量（kg）
序号	代号	型号	H	h2	h3	Md	d1	d3	Chart	B1×B2	b1	t	B3×B4	b3	t1	d0	h1	爬距	伞形	重量（kg）
1	AM.AAD.901	BFC-1/630	170	73	53	M20×2.5	62	43.5	A1	60×33	30	8	——	——	——	29	48	55	1单伞	2.1
2	AM.AAD.902	BFC-1/630	244	73	53	M20×2.5	62	43.5	A3	40×80	40	8	——	——	——	29	48	55	1单伞	2.3
3	AM.AAG.901	BFC-1/1100	195	88	68	M30×1.5	70	58.5	A1	60×43	30	14	——	——	——	38	48	55	1单伞	2.4
4	AM.AAG.902	BFC-1/1100	259	88	68	M30×1.5	70	58.5	A4	80×80	40	10	——	——	——	38	48	55	1单伞	2.7
5	AM.AAH.902	BFC-1/1500	195	88	68	M33×1.5	75	61.5	A1	60×43	30	16	——	——	——	42	48	55	1单伞	2.6
6	AM.AAH.903	BFC-1/1500	259	88	68	M33×1.5	75	61.5	A4	80×80	40	12	——	——	——	42	48	55	1单伞	2.9
7	AM.AAK.901	BFC-1/2200	225	116	96	M42×2	82	70	A2	80×43	25	20	25×70	30	30	50	48	55	1单伞	3.4
8	AM.AAK.902	BFC-1/2200	309	116	96	M42×2	82	70	A4	100×100	50	12	25×70	30	30	50	48	55	1单伞	3.9
9	AM.AAK.903	BFC-1/2500	225	116	96	M45×2	87	74	A2	80×43	25	22	29×70	30	30	54	48	55	1单伞	3.6
10	AM.AAK.904	BFC-1/2500	309	116	96	M45×2	87	74	A4	100×100	50	14	29×70	30	30	54	48	55	1单伞	4.1
11	AM.AAL.901	BFC-1/3150	315	120	100	M48×2	94	82	A4	100×100	50	16	34×70	30	30	62	50	55	1单伞	7.5
12	AM.AAM.901	BFC-1/4000	375	155	135	M52×2	94	82	A4	120×120	60	18	38×100	30	30	62	50	55	1单伞	10

注：可根据客户需求定制其它规格产品。
