对夹式套管尺寸表（1kV/315～630A）
变压器套管是变压器箱外的主要绝缘装置。变压器绕组的引线必须穿过绝缘套管，将引线与变压器外壳之间的引线绝缘，并将引线固定在一起时间到了对于不同的电压等级，绝缘套管有纯瓷套管、充油套管和电容套管袖子。纯瓷套主要用于10kV及以下变压器。它是在瓷套内穿一根导电铜棒，瓷套内部是空气绝缘的充油套管主要用于35kV级变压器。瓷套里装满了油。陶瓷中有一根导电的铜柱电容式套管套管由主绝缘电容器芯、外绝缘上下瓷件、连接套管、油枕、弹簧总成、底座、均压球、测量端子、接线端子、橡胶垫圈、绝缘油组成，等等用于100kV以上的高压变压器。
关键词
所属分类
产品详情

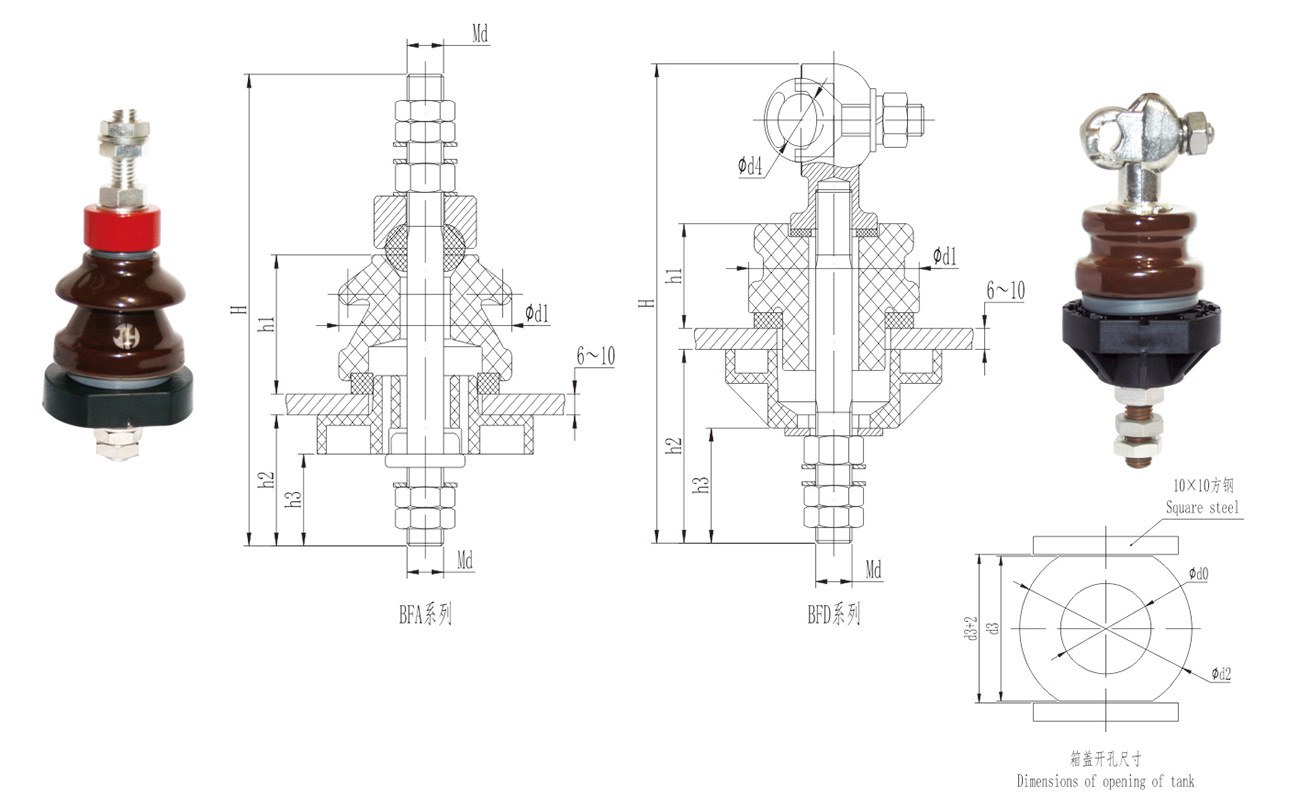

对夹式套管尺寸表（1kV/315～630A）
| 序号 | 代号 | 型号 | 尺寸 | 箱盖开孔 | 干弧 | 爬距 | 伞形 |
重量 （kg） |
|||||||
| H | h2 | h3 | Md | d1 | d2 | d3 | d4 | d0 | h1 | ||||||
| 1 | AM.AAA.701 | BFA-1/315 | 155 | 40 | 25 | M12×1.75 | 56 | 65 | 55 | —— | 30 | 53 | 65 | 1单伞 | 0.4 |
| 2 | AM.AAB.701 | BFA-1/400 | 180 | 50 | 35 | M16×2 | 76 | 95 | 80 | —— | 50 | 53 | 75 | 1单伞 | 1.1 |
| 3 | AM.AAD.701 | BFA-1/630 | 180 | 50 | 35 | M20×2.5 | 76 | 95 | 80 | —— | 50 | 53 | 75 | 1单伞 | 1.2 |
| 4 | AM.AAA.751 | BFD-1/315 | 153 | 60 | 30 | M12×1.75 | 54 | 65 | 55 | Φ14 | 30 | 40 | 45 | 1单伞 | 0.5 |
| 5 | AM.AAB.751 | BFD-1/400 | 183 | 74 | 44 | M16×2 | 75 | 95 | 80 | Φ20 | 50 | 40 | 45 | 1单伞 | 1.2 |
| 6 | AM.AAD.751 | BFD-1/630 | 191 | 76 | 46 | M20×2.5 | 75 | 95 | 80 | Φ24 | 50 | 40 | 45 | 1单伞 | 1.3 |
注：可根据客户需求定制其它规格产品。
