穿缆式套管（20kV/50～315A）

变压器套管是变压器箱外的主要绝缘装置。变压器绕组的引线必须穿过绝缘套管，将引线与变压器外壳之间的引线绝缘，并将引线固定在一起时间到了对于不同的电压等级，绝缘套管有纯瓷套管、充油套管和电容套管袖子。纯瓷套主要用于10kV及以下变压器。它是在瓷套内穿一根导电铜棒，瓷套内部是空气绝缘的充油套管主要用于35kV级变压器。瓷套里装满了油。陶瓷中有一根导电的铜柱电容式套管套管由主绝缘电容器芯、外绝缘上下瓷件、连接套管、油枕、弹簧总成、底座、均压球、测量端子、接线端子、橡胶垫圈、绝缘油组成，等等用于100kV以上的高压变压器。

关键词

所属分类

穿缆式套管

联系我们

产品详情

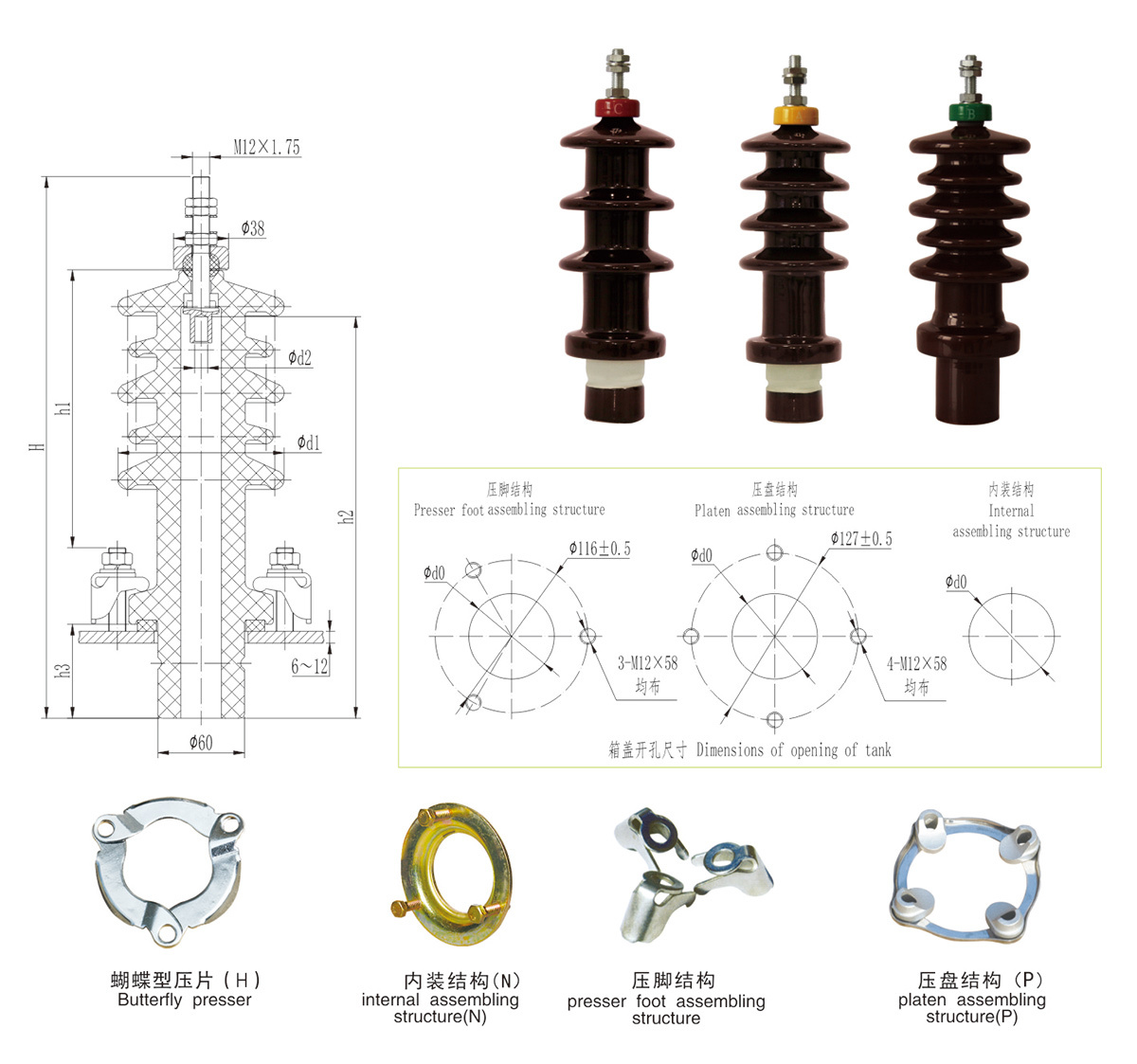

穿缆式套管尺寸表（20kV/50～315A）

序号	代号	型号	尺寸					箱盖开孔	干弧	爬距	伞形	重量（kg）
序号	代号	型号	H	h2	h3	d1	d2	d0	h1	爬距	伞形	重量（kg）
1	AM.BFA.001	BJL-20/50	365	268	65	115	6	65	182	380	3单伞	2.8
2	AM.BFA.002	BJL-20/100	365	268	65	115	9	65	182	380	3单伞	2.8
3	AM.BFA.003	BJL-20/250	365	268	65	115	12	65	182	380	3单伞	2.8
4	AM.BFA.004	BJL-20/315	365	268	65	115	16	65	182	380	3单伞	2.9
5	AM.BFA.005	BJL-20/50	375	278	65	115	6	65	192	430	4单伞	3.2
6	AM.BFA.006	BJL-20/100	375	278	65	115	9	65	192	430	4单伞	3.2
7	AM.BFA.007	BJL-20/250	375	278	65	115	12	65	192	430	4单伞	3.2
8	AM.BFA.008	BJL-20/315	375	278	65	115	16	65	192	430	4单伞	3.3
9	AM.BFA.009	BJL-20/50	343	246	60	100	6	65	165	480	6单伞	2.8
10	AM.BFA.010	BJL-20/100	343	246	60	100	9	65	165	480	6单伞	2.8
11	AM.BFA.011	BJL-20/250	343	246	60	100	12	65	165	480	6单伞	2.8
12	AM.BFA.012	BJL-20/315	343	246	60	100	16	65	165	480	6单伞	2.9
13	AM.BFA.013	BJLW-20/50	375	278	65	115	6	65	192	450	3大2小	3.5
14	AM.BFA.014	BJLW-20/100	375	278	65	115	9	65	192	450	3大2小	3.5
15	AM.BFA.015	BJLW-20/250	375	278	65	115	12	65	192	450	3大2小	3.5
16	AM.BFA.016	BJLW-20/315	375	278	65	115	16	65	192	450	3大2小	3.6
17	AM.BFA.029	BJL-20/50	371	274	60	100	6	65	193	550	7单伞	3.1
18	AM.BFA.030	BJL-20/100	371	274	60	100	9	65	193	550	7单伞	3.1
19	AM.BFA.031	BJL-20/250	371	274	60	100	12	65	193	550	7单伞	3.1
20	AM.BFA.032	BJL-20/315	371	274	60	100	16	65	193	550	7单伞	3.2

注：选用内装结构时在型号后加“N”，选用压盘结构时在型号后加“P”，选用蝴蝶型压片时在型号后加“H”，代号后加“DZ”代表配端子，代号后加“T”代表配护套。另外可根据客户需求定制其它规格产品。
