穿缆式套管（10kV/50～315A）

变压器套管是变压器箱外的主要绝缘装置。变压器绕组的引线必须穿过绝缘套管，将引线与变压器外壳之间的引线绝缘，并将引线固定在一起时间到了对于不同的电压等级，绝缘套管有纯瓷套管、充油套管和电容套管袖子。纯瓷套主要用于10kV及以下变压器。它是在瓷套内穿一根导电铜棒，瓷套内部是空气绝缘的充油套管主要用于35kV级变压器。瓷套里装满了油。陶瓷中有一根导电的铜柱电容式套管套管由主绝缘电容器芯、外绝缘上下瓷件、连接套管、油枕、弹簧总成、底座、均压球、测量端子、接线端子、橡胶垫圈、绝缘油组成，等等用于100kV以上的高压变压器。

关键词

所属分类

穿缆式套管

联系我们

产品详情

穿缆式套管尺寸表（10kV/50～315A）

序号	代号	型号	尺寸					箱盖开孔	干弧	爬距	伞形	重量（kg）
序号	代号	型号	H	h2	h3	d1	d2	d0	h1	爬距	伞形	重量（kg）
1	AM.BDA.001	BJL-10/50	305	208	65	115	6	65	122	320	3单伞	2.5
2	AM.BDA.002	BJL-10/100	305	208	65	115	9	65	122	320	3单伞	2.5
3	AM.BDA.003	BJL-10/250	305	208	65	115	12	65	122	320	3单伞	2.5
4	AM.BDA.004	BJL-10/315	305	208	65	115	16	65	122	320	3单伞	2.5
5	AM.BDA.005	BJL-10/50	315	218	60	100	6	65	137	410	5单伞	2.5
6	AM.BDA.006	BJL-10/100	315	218	60	100	9	65	137	410	5单伞	2.5
7	AM.BDA.007	BJL-10/250	315	218	60	100	12	65	137	410	5单伞	2.5
8	AM.BDA.008	BJL-10/315	315	218	60	100	16	65	137	410	5单伞	2.5
9	AM.BDA.009	BJLW-10/50	340	243	65	115	6	65	157	400	3大2小	3
10	AM.BDA.010	BJLW-10/100	340	243	65	115	9	65	157	400	3大2小	3
11	AM.BDA.011	BJLW-10/250	340	243	65	115	12	65	157	400	3大2小	3
12	AM.BDA.012	BJLW-10/315	340	243	65	115	16	65	157	400	3大2小	3.1

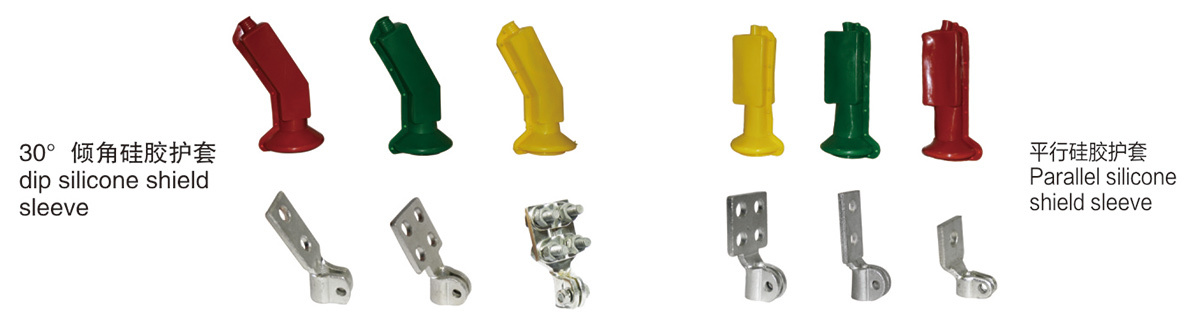

注：选用内装结构时在型号后加“N”，选用压盘结构时在型号后加“P”，选用蝴蝶型压片时在型号后加“H”，代号后加“DZ”代表配端子，代号后加“T”代表配护套。另外可根据客户需求定制其它规格产品。
