穿缆式套管（20kV/50～630A）

变压器套管是变压器箱外的主要绝缘装置。变压器绕组的引线必须穿过绝缘套管，将引线与变压器外壳之间的引线绝缘，并将引线固定在一起时间到了对于不同的电压等级，绝缘套管有纯瓷套管、充油套管和电容套管袖子。纯瓷套主要用于10kV及以下变压器。它是在瓷套内穿一根导电铜棒，瓷套内部是空气绝缘的充油套管主要用于35kV级变压器。瓷套里装满了油。陶瓷中有一根导电的铜柱电容式套管套管由主绝缘电容器芯、外绝缘上下瓷件、连接套管、油枕、弹簧总成、底座、均压球、测量端子、接线端子、橡胶垫圈、绝缘油组成，等等用于100kV以上的高压变压器。

关键词

所属分类

穿缆式套管

联系我们

产品详情

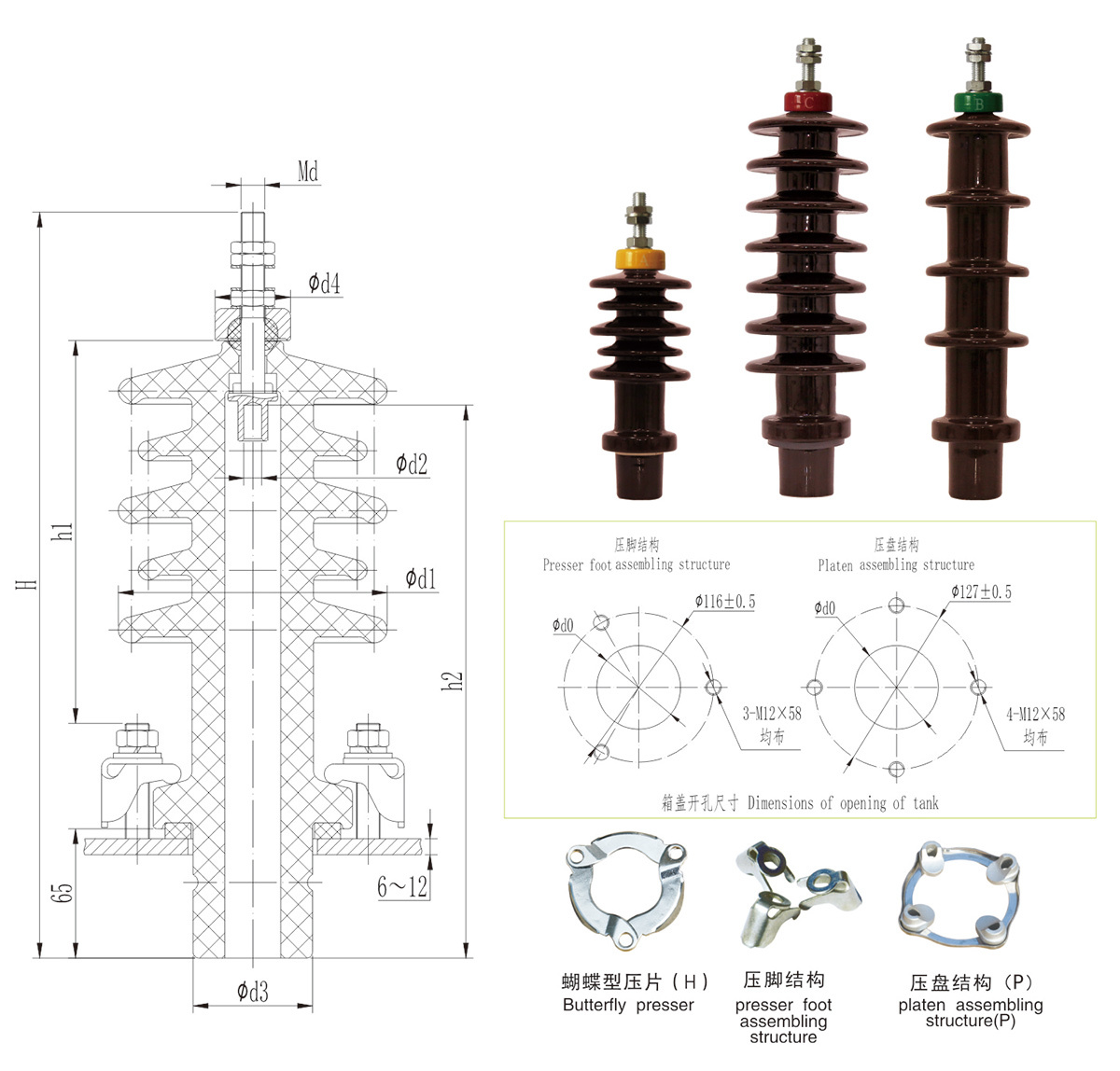

穿缆式套管尺寸表（20kV/50～630A）

序号	代号	型号	尺寸							箱盖开孔	干弧	爬距	伞形	重量（kg）
序号	代号	型号	H	h2	Md	d1	d2	d3	d4	d0	h1	爬距	伞形	重量（kg）
1	AM.BFA.021	BJL-20/50	505	408	M12×1.75	115	6	65	38	70	322	530	4单伞	5
2	AM.BFA.022	BJL-20/100	505	408	M12×1.75	115	9	65	38	70	322	530	4单伞	5
3	AM.BFA.023	BJL-20/250	505	408	M12×1.75	115	12	65	38	70	322	530	4单伞	5
4	AM.BFA.024	BJL-20/315	505	408	M12×1.75	115	16	65	38	70	322	530	4单伞	5
5	AM.BFA.041	BJLW-20/50	425	328	M12×1.75	135	6	60	38	65	242	660	4大3小	5.3
6	AM.BFA.042	BJLW-20/100	425	328	M12×1.75	135	9	60	38	65	242	660	4大3小	5.3
7	AM.BFA.043	BJLW-20/250	425	328	M12×1.75	135	12	60	38	65	242	660	4大3小	5.3
8	AM.BFA.044	BJLW-20/315	425	328	M12×1.75	135	16	60	38	65	242	660	4大3小	5.3
9	AM.BFA.017	BJLW-20/50	375	278	M12×1.75	135	6	60	38	65	192	510	3大2小	3.7
10	AM.BFA.018	BJLW-20/100	375	278	M12×1.75	135	9	60	38	65	192	510	3大2小	3.7
11	AM.BFA.019	BJLW-20/250	375	278	M12×1.75	135	12	60	38	65	192	510	3大2小	3.7
12	AM.BFA.020	BJLW-20/315	375	278	M12×1.75	135	16	60	38	65	192	510	3大2小	3.8
13	AM.BFB.001	BJLW-20/400	406	262	M16×2	135	16	65	45	70	192	510	3大2小	4.5
14	AM.BFD.001	BJLW-20/630	406	262	M20×2.5	135	20	65	45	70	192	510	3大2小	4.5
15	AM.BFA.025	BJL-20/50	505	408	M12×1.75	135	6	65	38	70	322	810	7单伞	7.2
16	AM.BFA.026	BJL-20/100	505	408	M12×1.75	135	9	65	38	70	322	810	7单伞	7.2
17	AM.BFA.027	BJL-20/250	505	408	M12×1.75	135	12	65	38	70	322	810	7单伞	7.2
18	AM.BFA.028	BJL-20/315	505	408	M12×1.75	135	16	65	38	70	322	810	7单伞	7.3
19	AM.BFB.003	BJL-20/400	536	392	M16×2	135	16	65	45	70	322	810	7单伞	8
20	AM.BFD.003	BJL-20/630	536	392	M20×2.5	135	20	65	45	70	322	810	7单伞	8

注：选用内装结构时在型号后加“N”，选用压盘结构时在型号后加“P”，选用蝴蝶型压片时在型号后加“H”，代号后加“DZ”代表配端子，代号后加“T”代表配护套。另外可根据客户需求定制其它规格产品。
