穿缆式套管（35kV/50～630A）

变压器套管是变压器箱外的主要绝缘装置。变压器绕组的引线必须穿过绝缘套管，将引线与变压器外壳之间的引线绝缘，并将引线固定在一起时间到了对于不同的电压等级，绝缘套管有纯瓷套管、充油套管和电容套管袖子。纯瓷套主要用于10kV及以下变压器。它是在瓷套内穿一根导电铜棒，瓷套内部是空气绝缘的充油套管主要用于35kV级变压器。瓷套里装满了油。陶瓷中有一根导电的铜柱电容式套管套管由主绝缘电容器芯、外绝缘上下瓷件、连接套管、油枕、弹簧总成、底座、均压球、测量端子、接线端子、橡胶垫圈、绝缘油组成，等等用于100kV以上的高压变压器。

关键词

所属分类

穿缆式套管

联系我们

产品详情

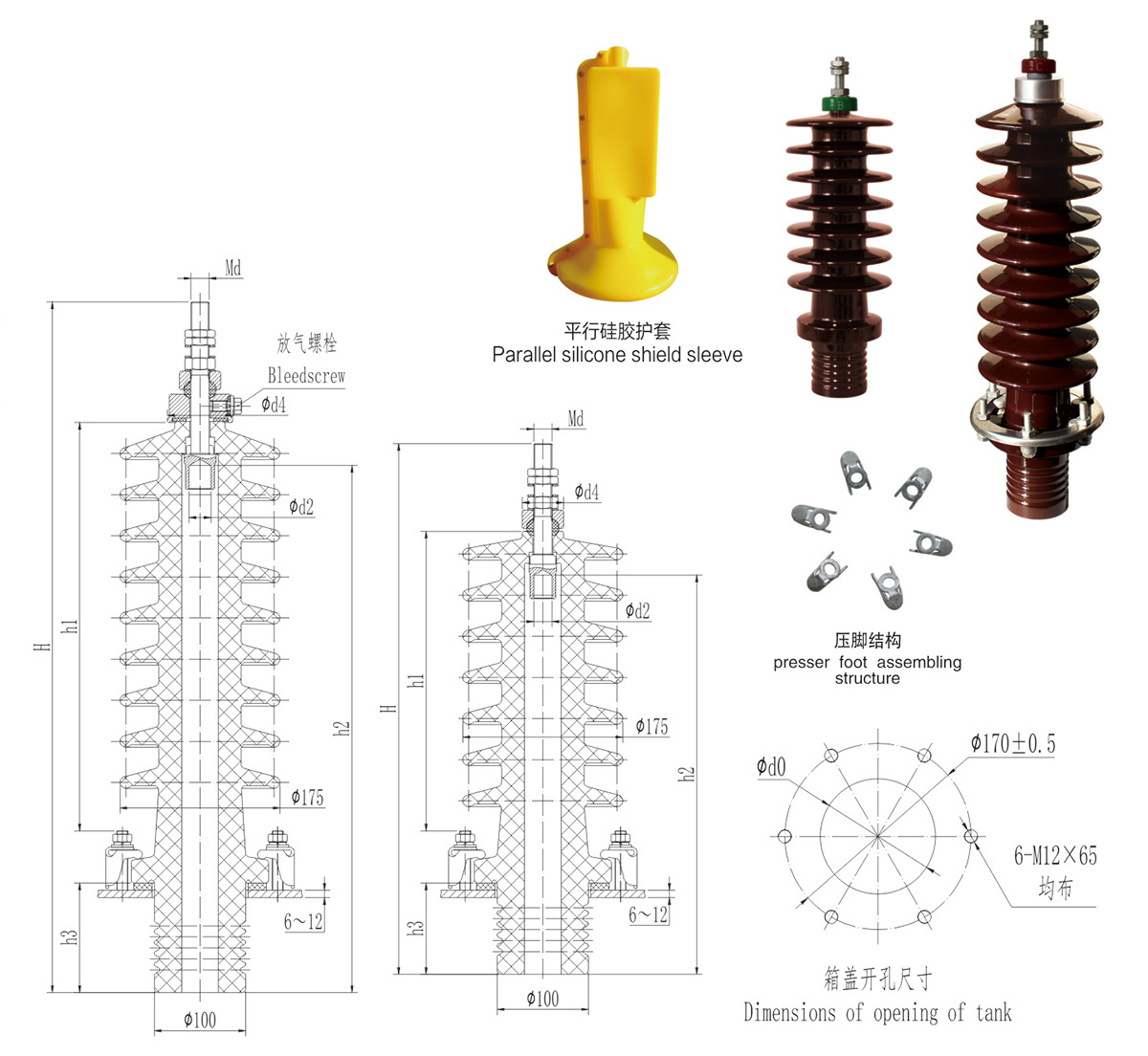

穿缆式套管尺寸表（35kV/50～630A）

序号	代号	型号	尺寸						箱盖开孔	干弧	爬距	伞形	重量（kg）
序号	代号	型号	H	h2	h3	Md	d2	d4	d0	h1	爬距	伞形	重量（kg）
1	AM.BHA.001	BJL-35/50	550	453	100	M12×1.75	6	38	105	328	930	7单伞	15
2	AM.BHA.002	BJL-35/100	550	453	100	M12×1.75	9	38	105	328	930	7单伞	15
3	AM.BHA.003	BJL-35/250	550	453	100	M12×1.75	12	38	105	328	930	7单伞	15
4	AM.BHA.004	BJL-35/315	550	453	100	M12×1.75	16	38	105	328	930	7单伞	15
5	AM.BHB.001	BJL-35/400	581	437	100	M16×2	16	45	105	328	930	7单伞	15
6	AM.BHD.001	BJL-35/630	581	437	100	M20×2.5	20	45	105	328	930	7单伞	15
7	AM.BHA.005	BJL-35/100	756	577	120	M16×2	12	71	105	447	1160	9单伞	17
8	AM.BHA.006	BJL-35/250	756	577	120	M16×2	16	71	105	447	1160	9单伞	17
9	AM.BHB.002	BJL-35/400	756	577	120	M16×2	20	71	105	447	1160	9单伞	17
10	AM.BHD.002	BJL-35/630	756	577	120	M20×2.5	24	71	105	447	1160	9单伞	17

注：选用压盘结构时在型号后加“P”，代号后加“DZ”代表配端子，代号后加“T”代表配护套。另外可根据客户需求定制其它规格产品。
