穿缆式套管（35kV/100～630A）

变压器套管是变压器箱外的主要绝缘装置。变压器绕组的引线必须穿过绝缘套管，将引线与变压器外壳之间的引线绝缘，并将引线固定在一起时间到了对于不同的电压等级，绝缘套管有纯瓷套管、充油套管和电容套管袖子。纯瓷套主要用于10kV及以下变压器。它是在瓷套内穿一根导电铜棒，瓷套内部是空气绝缘的充油套管主要用于35kV级变压器。瓷套里装满了油。陶瓷中有一根导电的铜柱电容式套管套管由主绝缘电容器芯、外绝缘上下瓷件、连接套管、油枕、弹簧总成、底座、均压球、测量端子、接线端子、橡胶垫圈、绝缘油组成，等等用于100kV以上的高压变压器。

关键词

所属分类

穿缆式套管

联系我们

产品详情

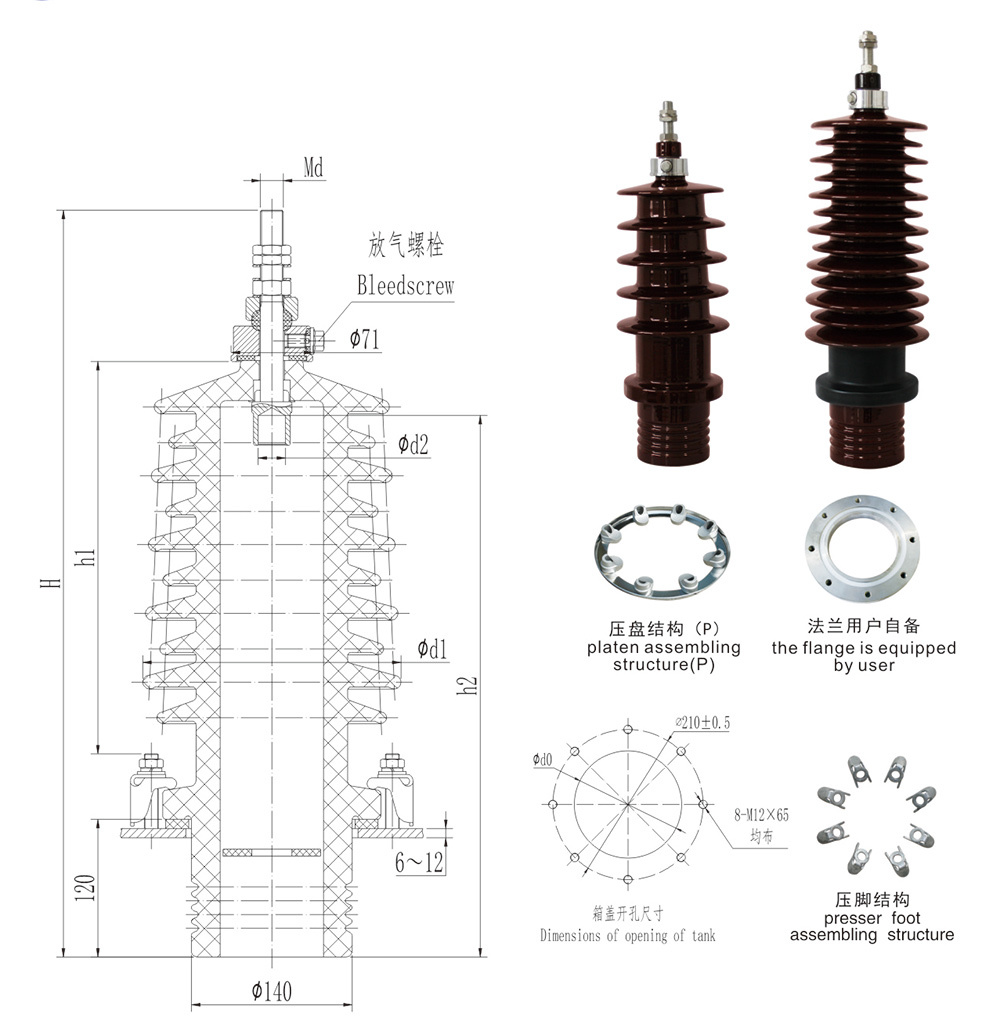

穿缆式套管尺寸表（35kV/100～630A）

序号	代号	型号	尺寸					箱盖开孔	干弧	爬距	伞形	重量（kg）
序号	代号	型号	H	h2	Md	d1	d2	d0	h1	爬距	伞形	重量（kg）
1	AM.BHA.007	BJL-35/100	651	472	M16×2	210	12	150	342	650	5单伞	16
2	AM.BHA.008	BJL-35/250	651	472	M16×2	210	16	150	342	650	5单伞	16
3	AM.BHB.003	BJL-35/400	651	472	M16×2	210	20	150	342	650	5单伞	16
4	AM.BHD.003	BJL-35/630	651	472	M20×2.5	210	24	150	342	650	5单伞	16
5	AM.BHA.009	BJLW-35/100	651	472	M16×2	225	12	150	342	900	5大5小	21
6	AM.BHA.010	BJLW-35/250	651	472	M16×2	225	16	150	342	900	5大5小	21
7	AM.BHB.004	BJLW-35/400	651	472	M16×2	225	20	150	342	900	5大5小	21
8	AM.BHD.004	BJLW-35/630	651	472	M20×2.5	225	24	150	342	900	5大5小	21
9	AM.BHA.013	BJL-35/100	756	577	M16×2	210	12	150	447	875	7单伞	18
10	AM.BHA.014	BJL-35/250	756	577	M16×2	210	16	150	447	875	7单伞	18
11	AM.BHB.006	BJL-35/400	756	577	M16×2	210	20	150	447	875	7单伞	18
12	AM.BHD.006	BJL-35/630	756	577	M20×2.5	210	24	150	447	875	7单伞	18
13	AM.BHA.015	BJLW-35/100	756	577	M16×2	225	12	150	447	1200	7大6小	24
14	AM.BHA.016	BJLW-35/250	756	577	M16×2	225	16	150	447	1200	7大6小	24
15	AM.BHB.007	BJLW-35/400	756	577	M16×2	225	20	150	447	1200	7大6小	24
16	AM.BHD.007	BJLW-35/630	756	577	M20×2.5	225	24	150	447	1200	7大6小	24

注：选用压盘结构时在型号后加“P”，代号后加“DZ”代表配端子，代号后加“T”代表配护套。另外可根据客户需求定制其它规格产品。
