穿缆式套管（35kV/50～630A）

变压器套管是变压器箱外的主要绝缘装置。变压器绕组的引线必须穿过绝缘套管，将引线与变压器外壳之间的引线绝缘，并将引线固定在一起时间到了对于不同的电压等级，绝缘套管有纯瓷套管、充油套管和电容套管袖子。纯瓷套主要用于10kV及以下变压器。它是在瓷套内穿一根导电铜棒，瓷套内部是空气绝缘的充油套管主要用于35kV级变压器。瓷套里装满了油。陶瓷中有一根导电的铜柱电容式套管套管由主绝缘电容器芯、外绝缘上下瓷件、连接套管、油枕、弹簧总成、底座、均压球、测量端子、接线端子、橡胶垫圈、绝缘油组成，等等用于100kV以上的高压变压器。

关键词

所属分类

穿缆式套管

联系我们

产品详情

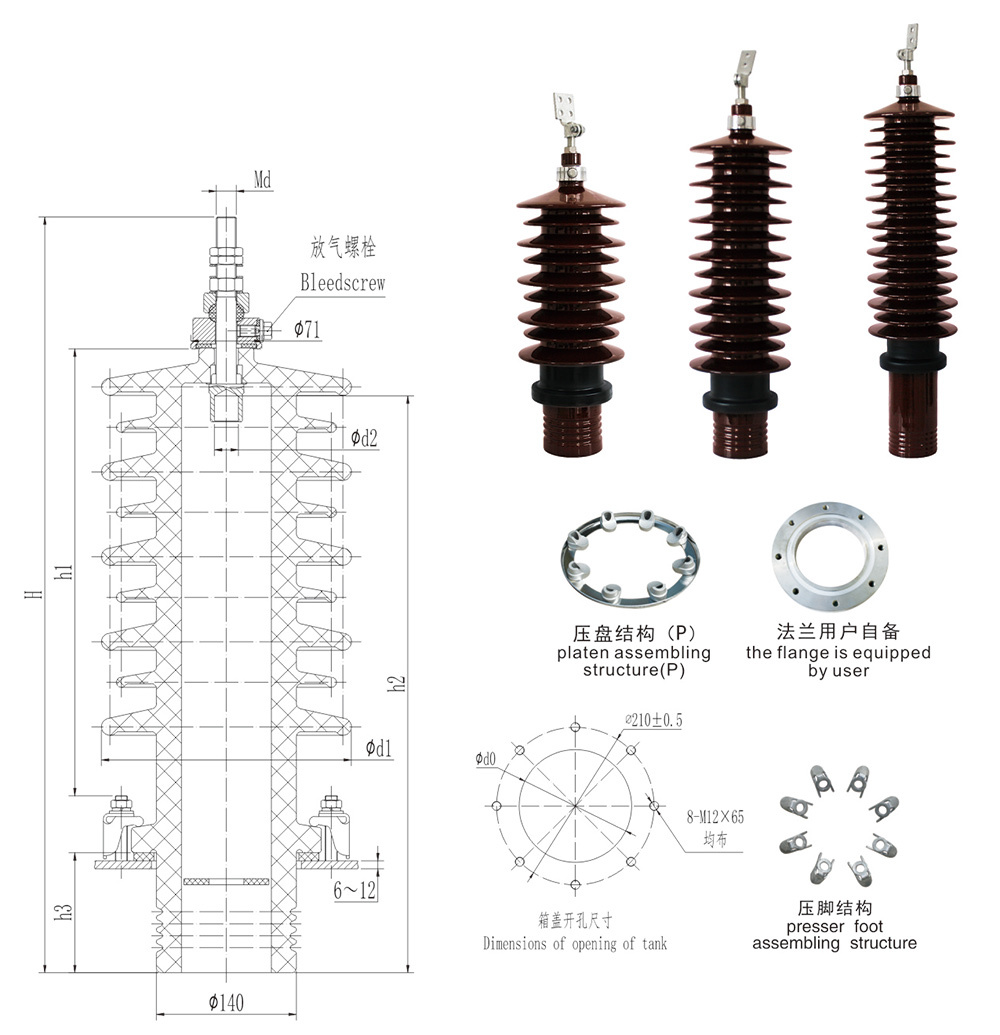

穿缆式套管尺寸表（35kV/50～630A）

序号	代号	型号	尺寸						箱盖开孔	干弧	爬距	伞形	重量（kg）
序号	代号	型号	H	h2	h3	Md	d1	d2	d0	h1	爬距	伞形	重量（kg）
1	AM.BHA.011	BJLW-35/100	756	577	120	M16×2	250	12	150	447	1120	5大4小	24
2	AM.BHA.012	BJLW-35/250	756	577	120	M16×2	250	16	150	447	1120	5大4小	24
3	AM.BHB.005	BJLW-35/400	756	577	120	M16×2	250	20	150	447	1120	5大4小	24
4	AM.BHD.005	BJLW-35/630	756	577	120	M20×2.5	250	24	150	447	1120	5大4小	24
5	AM.BHA.017	BJLW-35/100	841	662	120	M16×2	250	12	150	532	1380	6大5小	29
6	AM.BHA.018	BJLW-35/250	841	662	120	M16×2	250	16	150	532	1380	6大5小	29
7	AM.BHB.008	BJLW-35/400	841	662	120	M16×2	250	20	150	532	1380	6大5小	29
8	AM.BHD.008	BJLW-35/630	841	662	120	M20×2.5	250	24	150	532	1380	6大5小	29
9	AM.BHA.019	BJLW-35/100	926	747	120	M16×2	250	12	150	617	1550	7大6小	34
10	AM.BHA.020	BJLW-35/250	926	747	120	M16×2	250	16	150	617	1550	7大6小	34
11	AM.BHB.009	BJLW-35/400	926	747	120	M16×2	250	20	150	617	1550	7大6小	34
12	AM.BHD.009	BJLW-35/630	926	747	120	M20×2.5	250	24	150	617	1550	7大6小	34
13	AM.BHA.021	BJLW-35/100	1011	832	120	M16×2	250	12	150	702	1860	8大7小	39
14	AM.BHA.022	BJLW-35/250	1011	832	120	M16×2	250	16	150	702	1860	8大7小	39
15	AM.BHB.010	BJLW-35/400	1011	832	120	M16×2	250	20	150	702	1860	8大7小	39
16	AM.BHD.010	BJLW-35/630	1011	832	120	M20×2.5	250	24	150	702	1860	8大7小	39
17	AM.BHA.023	BJLW-35/100	1141	962	250	M16×2	250	12	150	702	2150	9大8小	46
18	AM.BHA.024	BJLW-35/250	1141	962	250	M16×2	250	16	150	702	2150	9大8小	46
19	AM.BHB.011	BJLW-35/400	1141	962	250	M16×2	250	20	150	702	2150	9大8小	46
20	AM.BHD.011	BJLW-35/630	1141	962	250	M20×2.5	250	24	150	702	2150	9大8小	46

注：选用压盘结构时在型号后加“P”，代号后加“DZ”代表配端子，代号后加“T”代表配护套。另外可根据客户需求定制其它规格产品。
