穿缆式套管(35kV/800~1250A)

变压器套管是变压器箱外的主要绝缘装置。变压器绕组的引线必须穿过绝缘套管,将引线与变压器外壳之间的引线绝缘,并将引线固定在一起时间到了对于不同的电压等级,绝缘套管有纯瓷套管、充油套管和电容套管袖子。纯瓷套主要用于10kV及以下变压器。它是在瓷套内穿一根导电铜棒,瓷套内部是空气绝缘的充油套管主要用于35kV级变压器。瓷套里装满了油。陶瓷中有一根导电的铜柱电容式套管套管由主绝缘电容器芯、外绝缘上下瓷件、连接套管、油枕、弹簧总成、底座、均压球、测量端子、接线端子、橡胶垫圈、绝缘油组成,等等用于100kV以上的高压变压器。


关键词


所属分类


产品详情

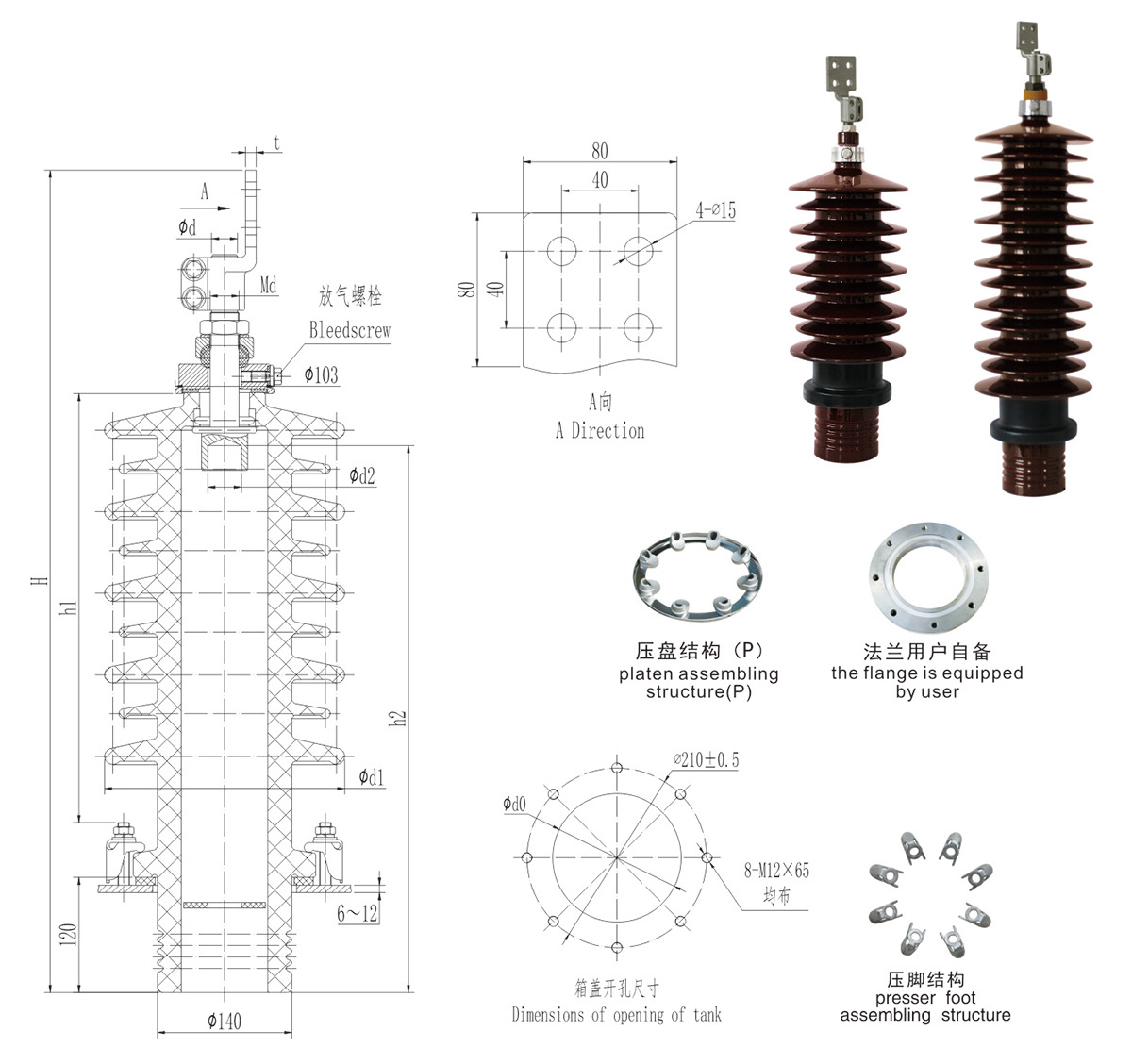

穿缆式套管尺寸表(35kV/800~1250A)



序号 代号 型号 尺寸 箱盖开孔 干弧 爬距 伞形 重量
(kg)
H h2 Md Φd d1 d2 t d0 h1
1 AM.BHE.001 BJLW-35/800 852 570 M24×1.5 - 250 30 10 150 447 1120 5大4小 27
2 AM.BHF.001 BJLW-35/1000 857 570 M30×1.5 27 250 35 11 150 447 1120 5大4小 27
3 AM.BHG.001 BJLW-35/1250 857 570 M33×1.5 30 250 40 12 150 447 1120 5大4小 27
4 AM.BHE.002 BJLW-35/800 937 655 M24×1.5 - 250 30 10 150 532 1380 6大5小 32
5 AM.BHF.002 BJLW-35/1000 942 655 M30×1.5 27 250 35 11 150 532 1380 6大5小 32
6 AM.BHG.002 BJLW-35/1250 942 655 M33×1.5 30 250 40 12 150 532 1380 6大5小 32
7 AM.BHE.003 BJLW-35/800 1022 740 M24×1.5 - 250 30 10 150 617 1550 7大6小 37
8 AM.BHF.003 BJLW-35/1000 1027 740 M30×1.5 27 250 35 11 150 617 1550 7大6小 37
9 AM.BHG.003 BJLW-35/1250 1027 740 M33×1.5 30 250 40 12 150 617 1550 7大6小 37
10 AM.BHE.004 BJLW-35/800 1107 825 M24×1.5 - 250 30 10 150 702 1860 8大7小 42
11 AM.BHF.004 BJLW-35/1000 1112 825 M30×1.5 27 250 35 11 150 702 1860 8大7小 42
12 AM.BHG.004 BJLW-35/1250 1112 825 M33×1.5 30 250 40 12 150 702 1860 8大7小 42



注:选用压盘结构时在型号后加“P”,代号后加“T”代表配护套。另外可根据客户需求定制其它规格产品。
