穿缆式套管（10～20kV加焊接杆）

变压器套管是变压器箱外的主要绝缘装置。变压器绕组的引线必须穿过绝缘套管，将引线与变压器外壳之间的引线绝缘，并将引线固定在一起时间到了对于不同的电压等级，绝缘套管有纯瓷套管、充油套管和电容套管袖子。纯瓷套主要用于10kV及以下变压器。它是在瓷套内穿一根导电铜棒，瓷套内部是空气绝缘的充油套管主要用于35kV级变压器。瓷套里装满了油。陶瓷中有一根导电的铜柱电容式套管套管由主绝缘电容器芯、外绝缘上下瓷件、连接套管、油枕、弹簧总成、底座、均压球、测量端子、接线端子、橡胶垫圈、绝缘油组成，等等用于100kV以上的高压变压器。

关键词

所属分类

穿缆式套管

联系我们

产品详情

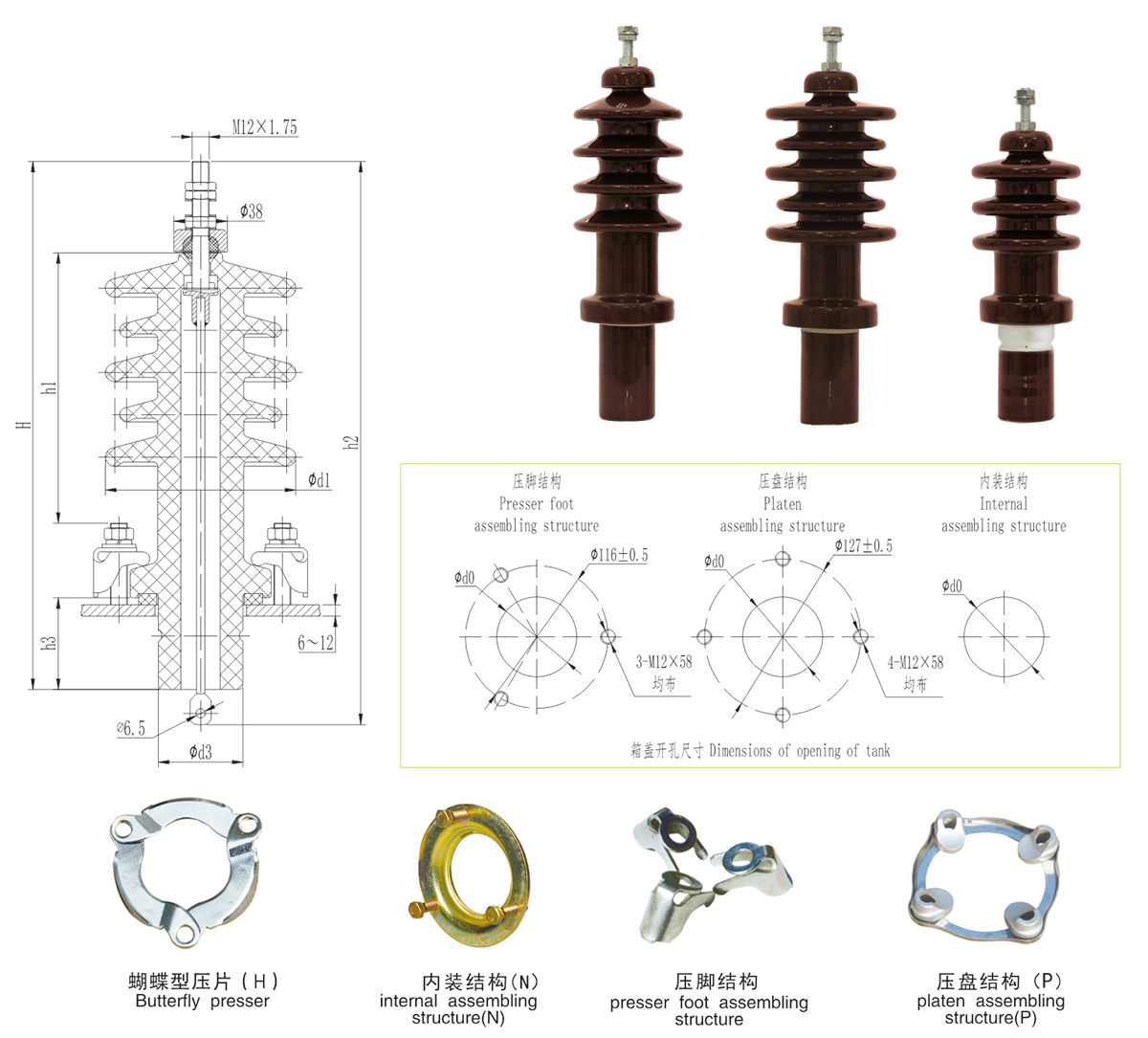

穿缆式套管尺寸表（10～20kV加焊接杆）

序号	代号	型号	尺寸					箱盖开孔	干弧	爬距	伞形	重量（kg）
序号	代号	型号	H	h2	h3	d1	d3	d0	h1	爬距	伞形	重量（kg）
1	AM.BDA.801	BJD-10/100	305	345	65	115	60	65	122	320	3单伞	2.7
2	AM.BDA.806	BJD-10/100	315	345	60	100	60	65	137	410	5单伞	2.7
3	AM.BDA.808	BJD-10/100	375	400	120	100	60	65	137	410	5单伞	3
4	AM.BDA.811	BJDW-10/100	340	345	65	115	60	65	157	400	3大2小	3.3
5	AM.BFA.801	BJD-20/100	343	345	60	100	60	65	165	480	6单伞	3.1
6	AM.BFA.803	BJD-20/100	403	400	120	100	60	65	165	480	6单伞	3.4
7	AM.BFA.806	BJD-20/100	371	400	60	100	60	65	193	550	7单伞	3.4
8	AM.BFA.811	BJD-20/100	375	400	65	115	60	65	192	430	4单伞	3.1
9	AM.BFA.812	BJD-20/100	410	459	100	115	60	65	192	430	4单伞	3.3
10	AM.BFA.813	BJD-20/100	430	459	120	115	60	65	192	430	4单伞	3.4
11	AM.BFA.814	BJD-20/100	460	459	150	115	60	65	192	430	4单伞	3.5
12	AM.BFA.816	BJDW-20/100	375	400	65	135	60	65	192	510	3大2小	3.6
13	AM.BFA.817	BJDW-20/100	410	459	100	135	60	65	192	510	3大2小	3.9
14	AM.BFA.819	BJDW-20/100	460	459	150	135	60	65	192	510	3大2小	4.2
15	AM.BFA.821	BJDW-20/100	425	459	65	135	60	65	242	660	4大3小	4.8
16	AM.BFA.822	BJDW-20/100	460	459	100	135	60	65	242	660	4大3小	5.1
17	AM.BFA.824	BJDW-20/100	510	535	150	135	60	65	242	660	4大3小	5.3
18	AM.BFA.826	BJD-20/100	505	535	65	115	65	70	322	530	4单伞	5.5
19	AM.BFA.829	BJD-20/100	590	535	150	115	65	70	322	530	4单伞	5.8
20	AM.BFA.831	BJD-20/100	505	535	65	135	65	70	322	810	7单伞	7.8
21	AM.BFA.834	BJD-20/100	590	535	150	135	65	70	322	810	7单伞	8.2

注：选用内装结构时在型号后加“N”，选用压盘结构时在型号后加“P”，选用蝴蝶型压片时在型号后加“H”，代号后加“DZ”代表配端子，代号后加“T”代表配护套。另外可根据客户需求定制其它规格产品。
