穿杆式套管（6～20kV/315～630A 螺纹连接套管）

变压器套管是变压器箱外的主要绝缘装置。变压器绕组的引线必须穿过绝缘套管，将引线与变压器外壳之间的引线绝缘，并将引线固定在一起时间到了对于不同的电压等级，绝缘套管有纯瓷套管、充油套管和电容套管袖子。纯瓷套主要用于10kV及以下变压器。它是在瓷套内穿一根导电铜棒，瓷套内部是空气绝缘的充油套管主要用于35kV级变压器。瓷套里装满了油。陶瓷中有一根导电的铜柱电容式套管套管由主绝缘电容器芯、外绝缘上下瓷件、连接套管、油枕、弹簧总成、底座、均压球、测量端子、接线端子、橡胶垫圈、绝缘油组成，等等用于100kV以上的高压变压器。

关键词

所属分类

穿杆式套管

联系我们

产品详情

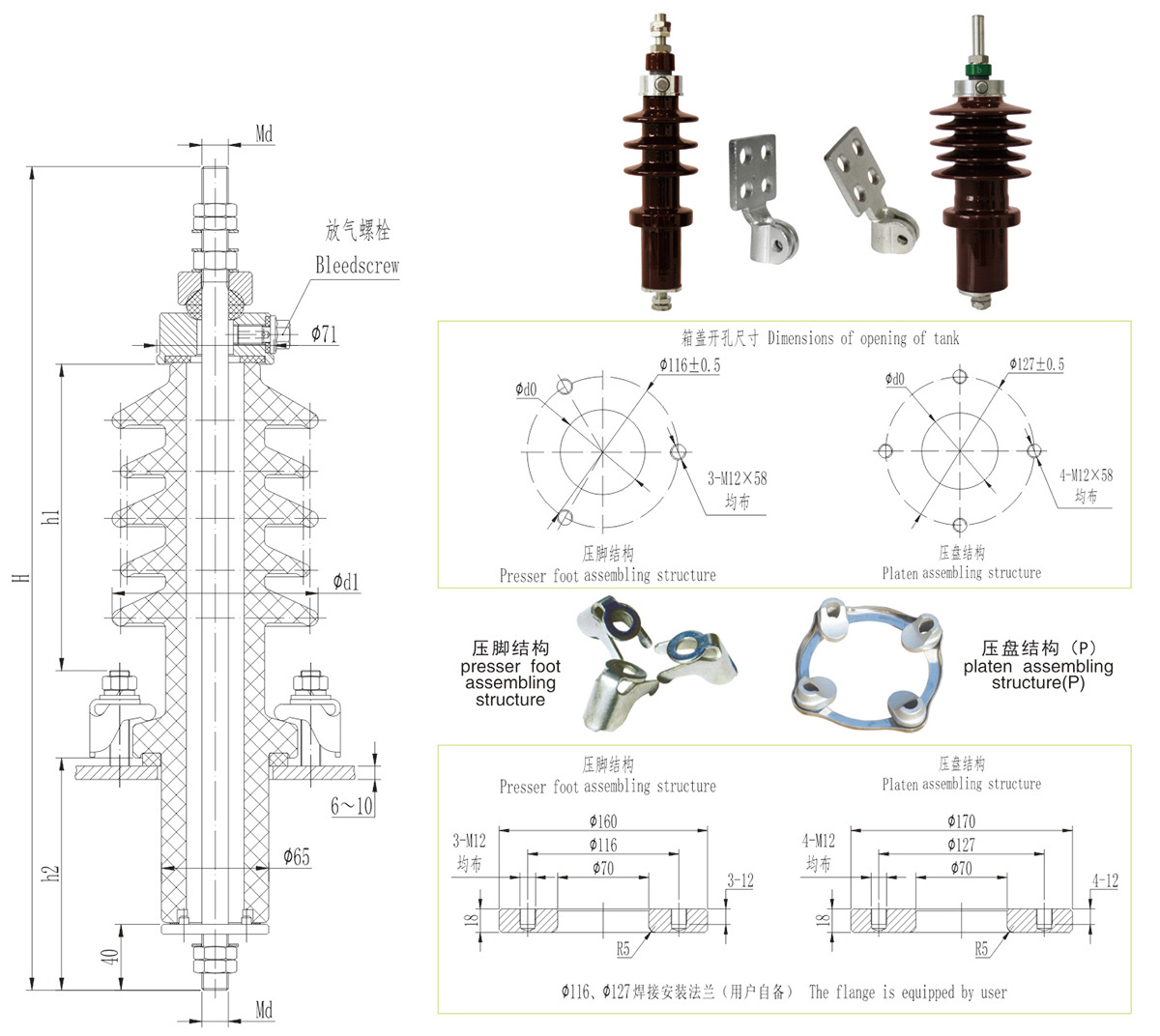

穿杆式套管尺寸表（6～20kV/315～630A 螺纹连接套管）

序号	代号	型号	尺寸				箱盖开孔	干弧	爬距	伞形	重量（kg）
序号	代号	型号	H	h2	Md	d1	d0	h1	爬距	伞形	重量（kg）
1	AM.CCA.001	BD-6/315	350	101	M12×1.75	115	70	86	230	2单伞	2.8
2	AM.CCB.001	BD-6/400	350	101	M16×2	115	70	86	230	2单伞	3
3	AM.CCD.001	BD-6/630	350	101	M20×2.5	115	70	86	230	2单伞	3.2
4	AM.CDA.001	BD-10/315	460	141	M12×1.75	115	70	146	320	3单伞	3.4
5	AM.CDB.001	BD-10/400	460	141	M16×2	115	70	146	320	3单伞	3.8
6	AM.CDD.001	BD-10/630	460	141	M20×2.5	115	70	146	320	3单伞	4.4
7	AM.CFA.001	BD-20/315	500	141	M12×1.75	115	70	186	360	3单伞	3.7
8	AM.CFB.001	BD-20/400	500	141	M16×2	115	70	186	360	3单伞	4
9	AM.CFD.001	BD-20/630	500	141	M20×2.5	115	70	186	360	3单伞	4.7
10	AM.CFA.002	BDW-20/315	500	141	M12×1.75	125	70	186	420	3大2小	4.4
11	AM.CFB.002	BDW-20/400	500	141	M16×2	125	70	186	420	3大2小	4.7
12	AM.CFD.002	BDW-20/630	500	141	M20×2.5	125	70	186	420	3大2小	5.7
13	AM.CFA.003	BDW-20/315	550	141	M12×1.75	135	70	236	610	3大3小	5
14	AM.CFB.003	BDW-20/400	550	141	M16×2	135	70	236	610	3大3小	5.8
15	AM.CFD.003	BDW-20/630	550	141	M20×2.5	135	70	236	610	3大3小	6.7

注：选用压盘结构时在型号后加“P”，选用蝴蝶型压片时在型号后加“H”，代号后加“DZ”代表配端子，代号后加“T”代表配护套。另外可根据客户需求定制其它规格产品。
