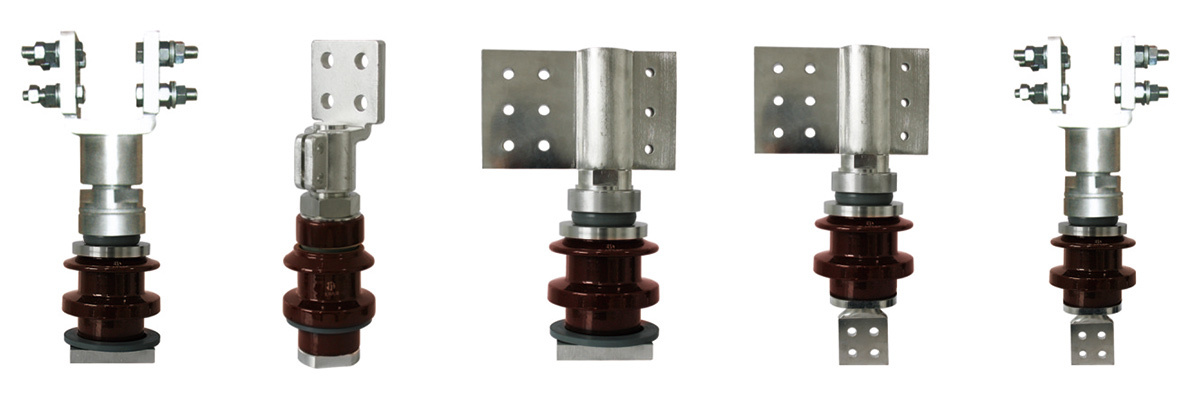

穿杆式套管（1kV/2000～7000A 平尾连接套管）

变压器套管是变压器箱外的主要绝缘装置。变压器绕组的引线必须穿过绝缘套管，将引线与变压器外壳之间的引线绝缘，并将引线固定在一起时间到了对于不同的电压等级，绝缘套管有纯瓷套管、充油套管和电容套管袖子。纯瓷套主要用于10kV及以下变压器。它是在瓷套内穿一根导电铜棒，瓷套内部是空气绝缘的充油套管主要用于35kV级变压器。瓷套里装满了油。陶瓷中有一根导电的铜柱电容式套管套管由主绝缘电容器芯、外绝缘上下瓷件、连接套管、油枕、弹簧总成、底座、均压球、测量端子、接线端子、橡胶垫圈、绝缘油组成，等等用于100kV以上的高压变压器。

关键词

所属分类

穿杆式套管

联系我们

产品详情

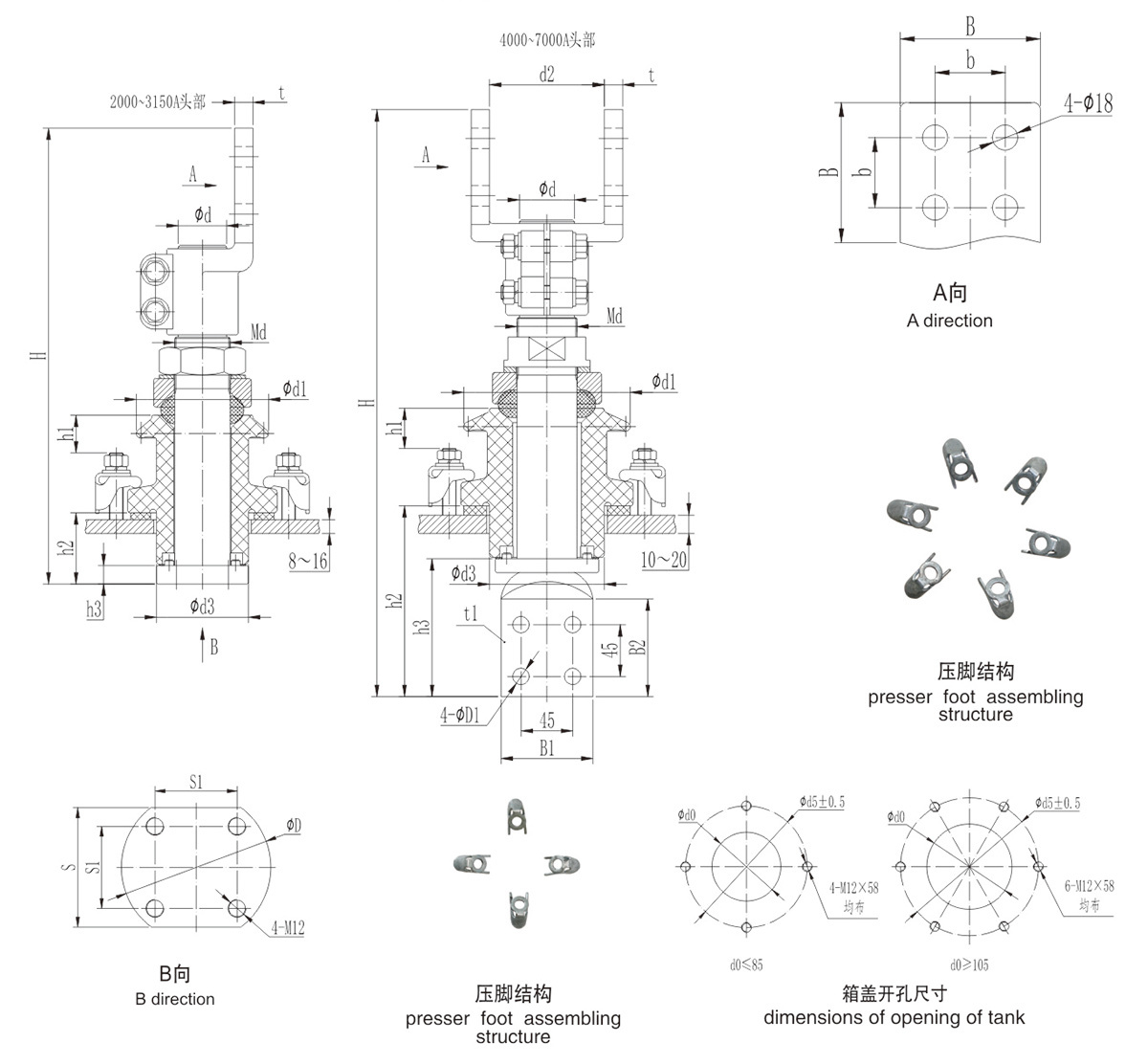

穿杆式套管尺寸表（1kV/2000～7000A 平尾连接套管）

序号	代号	型号	尺寸																		箱盖开孔	干弧	爬距	伞形	重量（kg）
序号	代号	型号	H	h2	h3	Md	Φd	d1	d2	d3	d5	B	b	t	B1×B2	D1	t1	D	S	S1	d0	h1	爬距	伞形	重量（kg）
1	AM.CAJ.001	BD-1/2000	397	62	16	M42×2	38	115	——	80	150	100	50	15	—	—	—	80	65	45	85	33	95	1单伞	8.5
2	AM.CAL.001	BD-1/3150	397	62	16	M48×2	42	115	——	80	150	100	50	16	—	—	—	80	65	45	85	33	95	1单伞	10
3	AM.CAM.001	BD-1/4000	411	66	20	M52×2	48	145	100	100	170	100	50	16	—	—	—	100	80	55	105	35	100	1单伞	13.5
4	AM.CAN.001	BD-1/5000	411	66	20	M56×2	52	145	100	100	170	100	50	16	—	—	—	100	80	55	105	35	100	1单伞	14.5
5	AM.CAP.001	BD-1/6300	469	68	22	M60×2	56	165	120	120	190	120	60	16	—	—	—	120	100	62	130	35	110	1单伞	16
6	AM.CAQ.001	BD-1/7000	469	68	22	M65×2	60	165	120	120	190	120	60	18	—	—	—	120	100	62	130	35	110	1单伞	17
7	AM.CAJ.002	BD-1/2000	501	166	120	M42×2	38	115	——	80	150	100	50	15	80×85	14	14	—	—	—	85	33	95	1单伞	9
8	AM.CAL.002	BD-1/3150	501	166	120	M48×2	42	115	——	80	150	100	50	16	80×85	14	15	—	—	—	85	33	95	1单伞	10.5
9	AM.CAM.002	BD-1/4000	536	191	145	M52×2	48	145	100	100	170	100	50	16	100×100	18	16	—	—	—	105	35	100	1单伞	15
10	AM.CAN.002	BD-1/5000	536	191	145	M56×2	52	145	100	100	170	100	50	16	100×100	18	18	—	—	—	105	35	100	1单伞	16
11	AM.CAP.002	BD-1/6300	592	191	145	M60×2	56	165	120	120	190	120	60	16	100×100	18	22	—	—	—	130	35	110	1单伞	18
12	AM.CAQ.002	BD-1/7000	592	191	145	M65×2	60	165	120	120	190	120	60	18	100×100	18	26	—	—	—	130	35	110	1单伞	19.5

注：代号后加“T”代表配护套。可根据客户需求定制其它规格产品。
