穿杆式套管（10～20kV/800～1250A 螺纹连接套管）

变压器套管是变压器箱外的主要绝缘装置。变压器绕组的引线必须穿过绝缘套管，将引线与变压器外壳之间的引线绝缘，并将引线固定在一起时间到了对于不同的电压等级，绝缘套管有纯瓷套管、充油套管和电容套管袖子。纯瓷套主要用于10kV及以下变压器。它是在瓷套内穿一根导电铜棒，瓷套内部是空气绝缘的充油套管主要用于35kV级变压器。瓷套里装满了油。陶瓷中有一根导电的铜柱电容式套管套管由主绝缘电容器芯、外绝缘上下瓷件、连接套管、油枕、弹簧总成、底座、均压球、测量端子、接线端子、橡胶垫圈、绝缘油组成，等等用于100kV以上的高压变压器。

关键词

所属分类

穿杆式套管

联系我们

产品详情

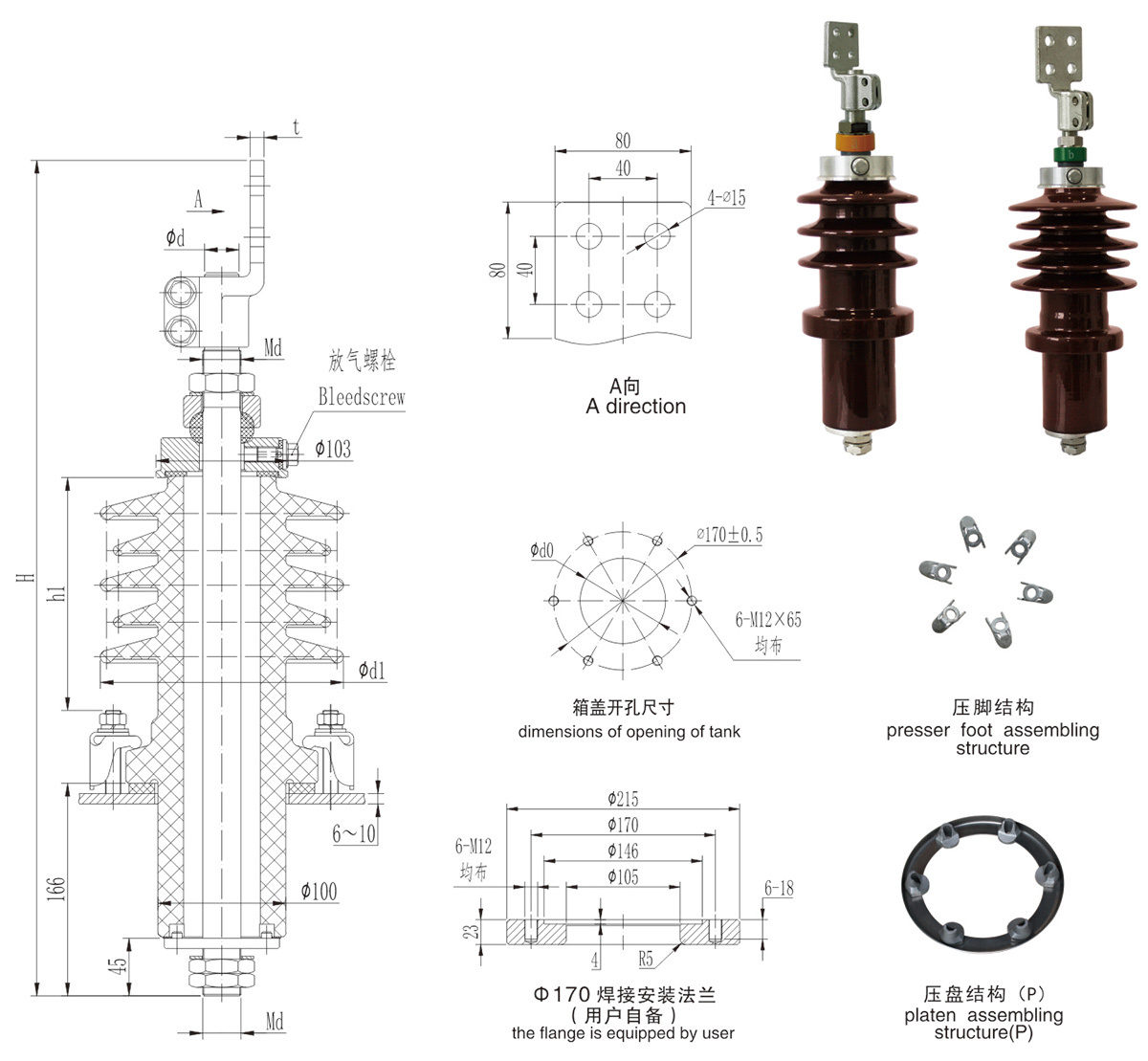

穿杆式套管尺寸表（10～20kV/800～1250A 螺纹连接套管）

序号	代号	型号	尺寸					箱盖开孔	干弧	爬距	伞形	重量（kg）
序号	代号	型号	H	Md	Φd	d1	t	d0	h1	爬距	伞形	重量（kg）
1	AM.CDE.001	BD-10/800	603	M24×1.5	—	160	10	105	142	320	3单伞	10
2	AM.CDF.001	BD-10/1000	613	M30×1.5	27	160	11	105	142	320	3单伞	12
3	AM.CDG.001	BD-10/1250	613	M33×1.5	30	160	12	105	142	320	3单伞	13
4	AM.CFE.001	BD-20/800	643	M24×1.5	—	160	10	105	182	380	3单伞	12
5	AM.CFF.001	BD-20/1000	653	M30×1.5	27	160	11	105	182	380	3单伞	13
6	AM.CFG.001	BD-20/1250	653	M33×1.5	30	160	12	105	182	380	3单伞	14
7	AM.CFE.002	BDW-20/800	643	M24×1.5	—	190	10	105	182	530	3大2小	14
8	AM.CFF.002	BDW-20/1000	653	M30×1.5	27	190	11	105	182	530	3大2小	15
9	AM.CFG.002	BDW-20/1250	653	M33×1.5	30	190	12	105	182	530	3大2小	16
10	AM.CFE.003	BDW-20/800	693	M24×1.5	—	190	10	105	232	680	3大3小	15
11	AM.CFF.003	BDW-20/1000	703	M30×1.5	27	190	11	105	232	680	3大3小	16
12	AM.CFG.003	BDW-20/1250	703	M33×1.5	30	190	12	105	232	680	3大3小	17

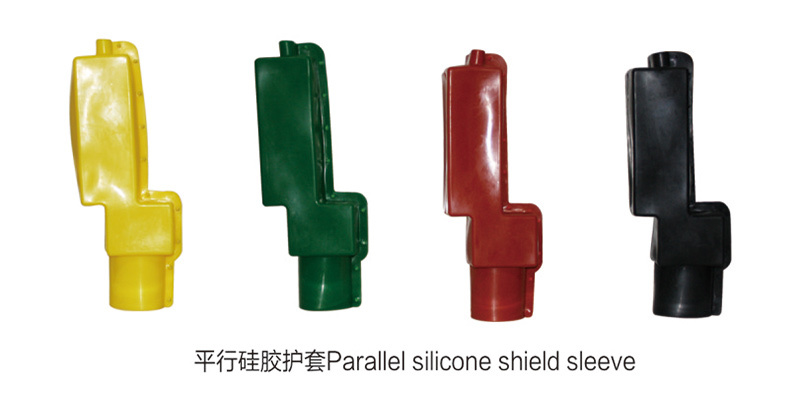

注：选用压盘结构时在型号后加“P”,代号后加“T”代表配护套。另外可根据客户需求定制其它规格产品。
