穿杆式套管（10～20kV/2000～5000A 铲形连接套管）

变压器套管是变压器箱外的主要绝缘装置。变压器绕组的引线必须穿过绝缘套管，将引线与变压器外壳之间的引线绝缘，并将引线固定在一起时间到了对于不同的电压等级，绝缘套管有纯瓷套管、充油套管和电容套管袖子。纯瓷套主要用于10kV及以下变压器。它是在瓷套内穿一根导电铜棒，瓷套内部是空气绝缘的充油套管主要用于35kV级变压器。瓷套里装满了油。陶瓷中有一根导电的铜柱电容式套管套管由主绝缘电容器芯、外绝缘上下瓷件、连接套管、油枕、弹簧总成、底座、均压球、测量端子、接线端子、橡胶垫圈、绝缘油组成，等等用于100kV以上的高压变压器。

关键词

所属分类

穿杆式套管

联系我们

产品详情

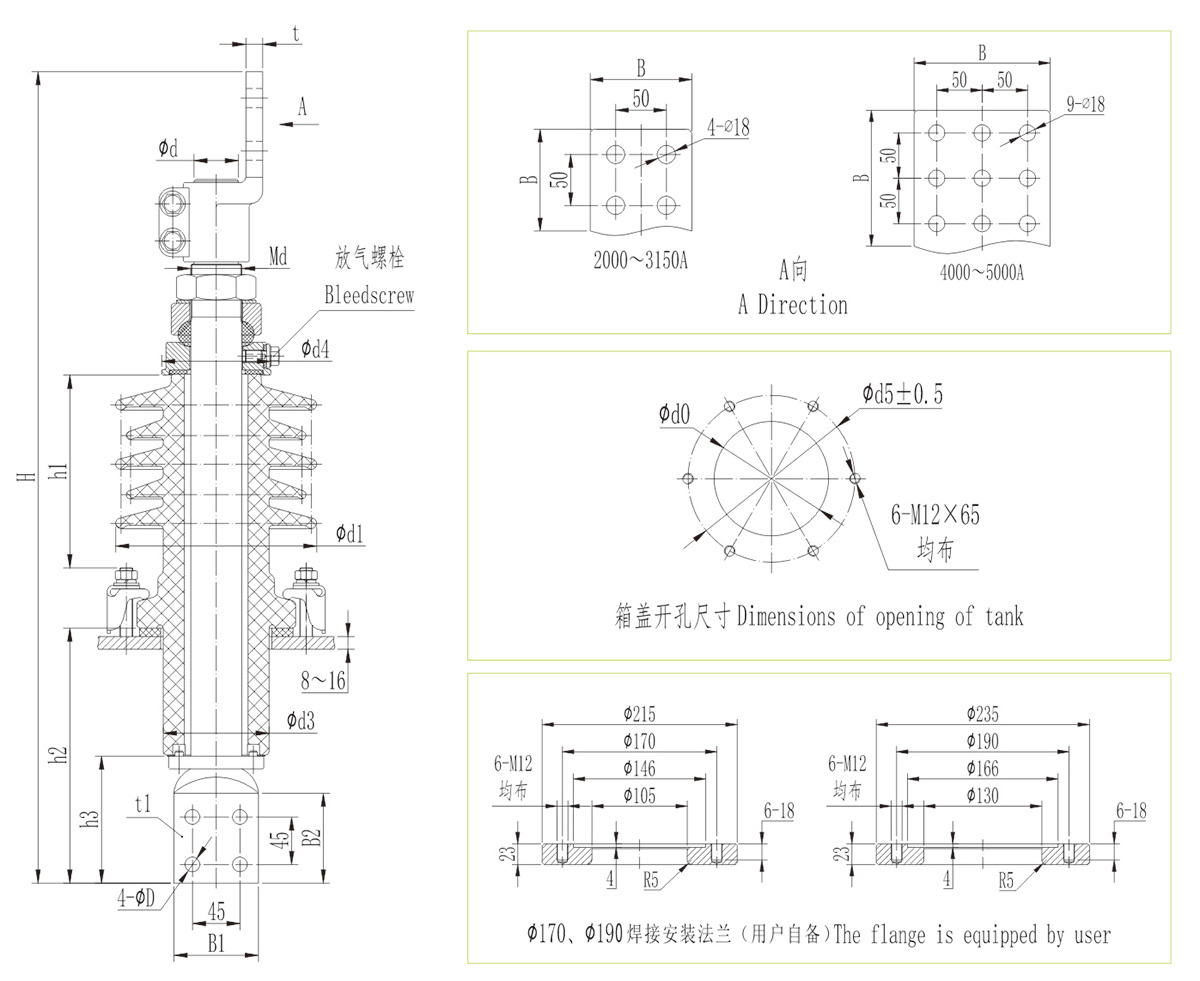

穿杆式套管尺寸表（10～20kV/2000～5000A 铲形连接套管）

序号	代号	型号	尺寸														箱盖开孔	干弧	爬距	伞形	重量（kg）
序号	代号	型号	H	h2	h3	Md	Φd	d1	d3	d4	d5	B	t	B1×B2	D	t1	d0	h1	爬距	伞形	重量（kg）
1	AM.CDJ.001	BD-10/2000	727	241	120	M42×2	38	160	100	103	170	100	15	80×85	14	14	105	142	320	3单伞	17
2	AM.CDL.001	BD-10/3150	727	241	120	M48×2	42	160	100	103	170	100	16	80×85	14	15	105	142	320	3单伞	20
3	AM.CDM.001	BD-10/4000	857	266	145	M52×2	48	180	120	128	190	150	18	100×100	18	16	130	143	320	3单伞	27
4	AM.CDN.001	BD-10/5000	857	266	145	M56×2	52	180	120	128	190	150	20	100×100	18	18	130	143	320	3单伞	29
5	AM.CFJ.001	BD-20/2000	767	241	120	M42×2	38	160	100	103	170	100	15	80×85	14	14	105	182	380	3单伞	19
6	AM.CFL.001	BD-20/3150	767	241	120	M48×2	42	160	100	103	170	100	16	80×85	14	15	105	182	380	3单伞	21
7	AM.CFM.001	BD-20/4000	897	266	145	M52×2	48	180	120	128	190	150	18	100×100	18	16	130	183	380	3单伞	33
8	AM.CFN.001	BD-20/5000	897	266	145	M56×2	52	180	120	128	190	150	20	100×100	18	18	130	183	380	3单伞	35
9	AM.CFJ.002	BDW-20/2000	767	241	120	M42×2	38	190	100	103	170	100	15	80×85	14	14	105	182	530	3大2小	21
10	AM.CFL.002	BDW-20/3150	767	241	120	M48×2	42	190	100	103	170	100	16	80×85	14	15	105	182	530	3大2小	23
11	AM.CFM.002	BDW-20/4000	897	266	145	M52×2	48	200	120	128	190	150	18	100×100	18	16	130	183	530	3大2小	35
12	AM.CFN.002	BDW-20/5000	897	266	145	M56×2	52	200	120	128	190	150	20	100×100	18	18	130	183	530	3大2小	37
13	AM.CFJ.003	BDW-20/2000	817	241	120	M42×2	38	190	100	103	170	100	15	80×85	14	14	105	232	680	3大3小	23
14	AM.CFL.003	BDW-20/3150	817	241	120	M48×2	42	190	100	103	170	100	16	80×85	14	15	105	232	680	3大3小	25
15	AM.CFM.003	BDW-20/4000	947	266	145	M52×2	48	220	120	128	190	150	18	100×100	18	16	130	233	720	3大3小	36
16	AM.CFN.003	BDW-20/5000	947	266	145	M56×2	52	220	120	128	190	150	20	100×100	18	18	130	233	720	3大3小	38

注：选用压盘结构时在型号后加“P”,代号后加“T”代表配护套。另外可根据客户需求定制其它规格产品。
