穿杆式套管（20kV/6300～8000A 铲形连接套管）
变压器套管是变压器箱外的主要绝缘装置。变压器绕组的引线必须穿过绝缘套管，将引线与变压器外壳之间的引线绝缘，并将引线固定在一起时间到了对于不同的电压等级，绝缘套管有纯瓷套管、充油套管和电容套管袖子。纯瓷套主要用于10kV及以下变压器。它是在瓷套内穿一根导电铜棒，瓷套内部是空气绝缘的充油套管主要用于35kV级变压器。瓷套里装满了油。陶瓷中有一根导电的铜柱电容式套管套管由主绝缘电容器芯、外绝缘上下瓷件、连接套管、油枕、弹簧总成、底座、均压球、测量端子、接线端子、橡胶垫圈、绝缘油组成，等等用于100kV以上的高压变压器。
关键词
所属分类
产品详情

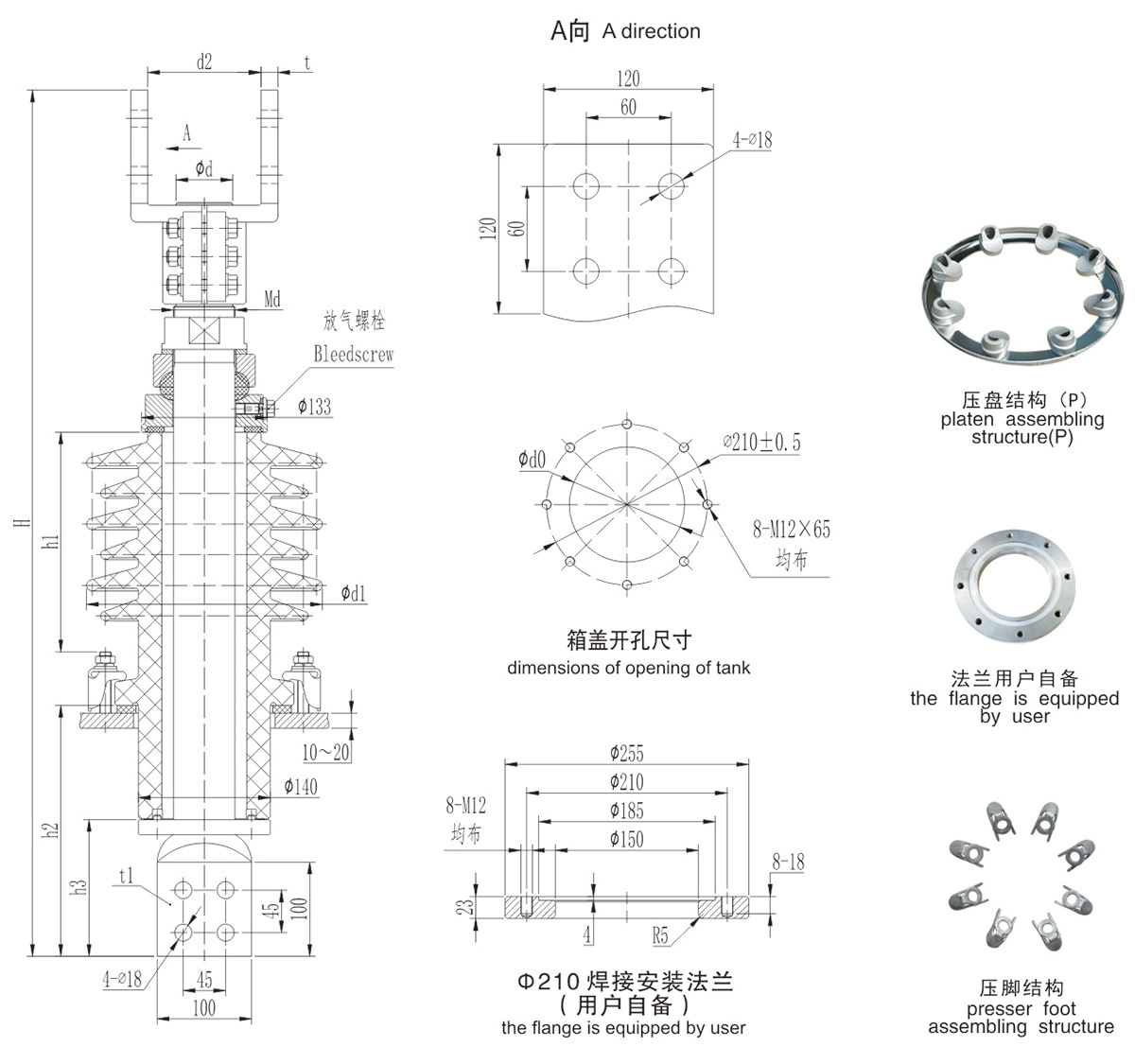

穿杆式套管尺寸表（20kV/6300～8000A 铲形连接套管）
| 序号 | 代号 | 型号 | 尺寸 | 箱盖开孔 | 干弧 | 爬距 | 伞形 |
重量 （kg） |
||||||||
| H | h2 | h3 | Md | Φd | d1 | d2 | t | t1 | d0 | h1 | ||||||
| 1 | AM.CFP.002 | BDW-20/6300 | 919 | 266 | 145 | M60×2 | 56 | 250 | 120 | 16 | 22 | 150 | 233 | 780 | 3大3小 | 46 |
| 2 | AM.CFQ.003 | BDW-20/7000 | 919 | 266 | 145 | M65×2 | 60 | 250 | 120 | 18 | 26 | 150 | 233 | 780 | 3大3小 | 49 |
| 3 | AM.CFQ.004 | BDW-20/8000 | 919 | 266 | 145 | M70×2 | 65 | 250 | 120 | 20 | 30 | 150 | 233 | 780 | 3大3小 | 53 |
注：选用压盘结构时在型号后加“P”,代号后加“T”代表配护套。另外可根据客户需求定制其它规格产品。
