穿杆式套管（35kV/800～3150A）

变压器套管是变压器箱外的主要绝缘装置。变压器绕组的引线必须穿过绝缘套管，将引线与变压器外壳之间的引线绝缘，并将引线固定在一起时间到了对于不同的电压等级，绝缘套管有纯瓷套管、充油套管和电容套管袖子。纯瓷套主要用于10kV及以下变压器。它是在瓷套内穿一根导电铜棒，瓷套内部是空气绝缘的充油套管主要用于35kV级变压器。瓷套里装满了油。陶瓷中有一根导电的铜柱电容式套管套管由主绝缘电容器芯、外绝缘上下瓷件、连接套管、油枕、弹簧总成、底座、均压球、测量端子、接线端子、橡胶垫圈、绝缘油组成，等等用于100kV以上的高压变压器。

关键词

所属分类

穿杆式套管

联系我们

产品详情

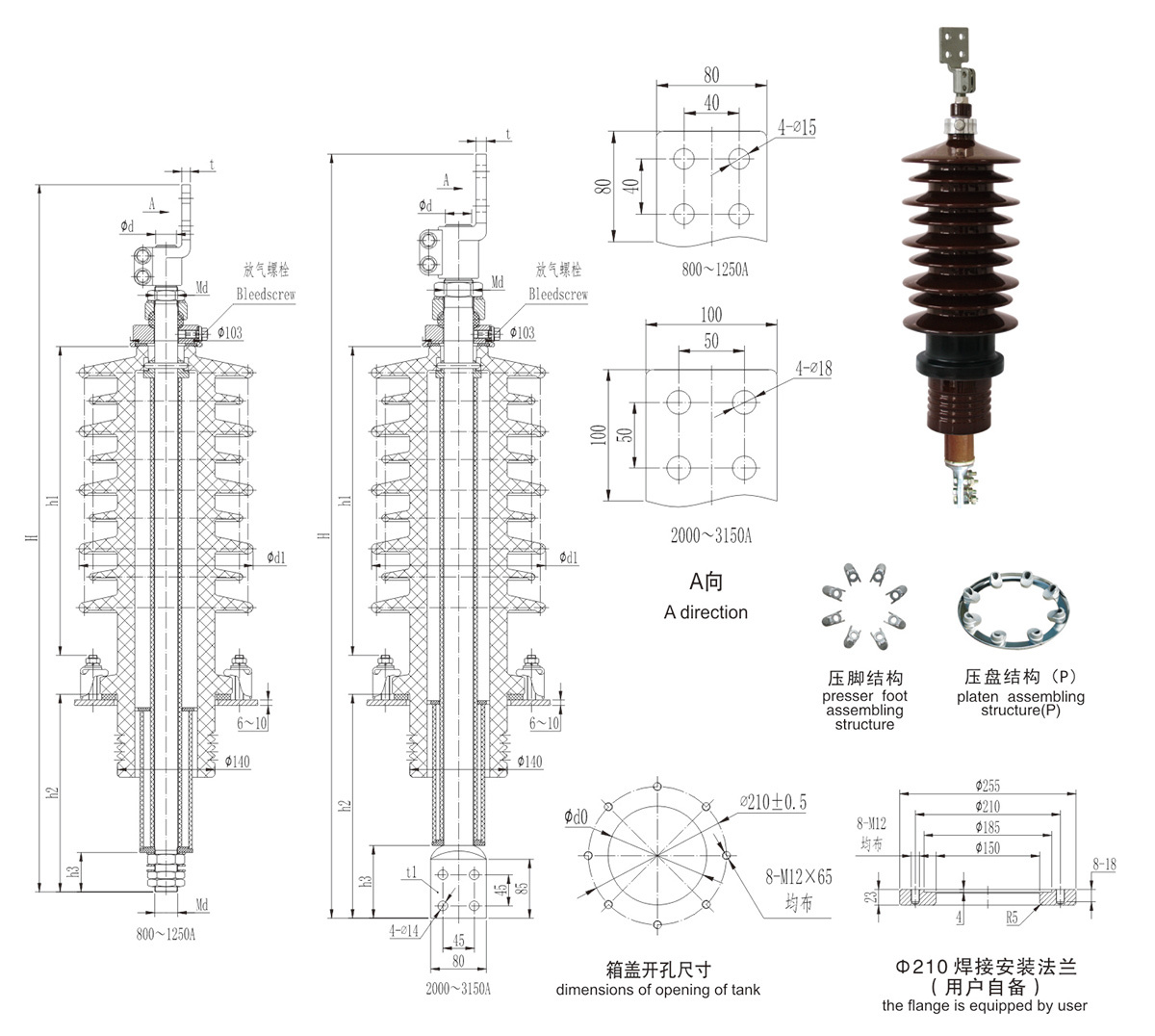

穿杆式套管尺寸表（35kV/800～3150A）

序号	代号	型号	尺寸								箱盖开孔	干弧	爬距	伞形	重量（kg）
序号	代号	型号	H	h2	h3	Md	Φd	d1	t	t1	d0	h1	爬距	伞形	重量（kg）
1	AM.CHE.001	BDW-35/800	1028	286	57	M24×1.5	——	250	10	——	150	447	1120	5大4小	29
2	AM.CHF.001	BDW-35/1000	1038	286	57	M30×1.5	27	250	11	——	150	447	1120	5大4小	32
3	AM.CHG.001	BDW-35/1250	1038	286	57	M33×1.5	30	250	12	——	150	447	1120	5大4小	34
4	AM.CHJ.001	BDW-35/2000	1117	324	105	M42×2	38	250	15	14	150	447	1120	5大4小	41
5	AM.CHL.001	BDW-35/3150	1117	324	105	M48×2	42	250	16	15	150	447	1120	5大4小	45
6	AM.CHE.002	BDW-35/800	1113	286	57	M24×1.5	——	250	10	——	150	532	1380	6大5小	33
7	AM.CHF.002	BDW-35/1000	1123	286	57	M30×1.5	27	250	11	——	150	532	1380	6大5小	37
8	AM.CHG.002	BDW-35/1250	1123	286	57	M33×1.5	30	250	12	——	150	532	1380	6大5小	39
9	AM.CHJ.002	BDW-35/2000	1202	324	105	M42×2	38	250	15	14	150	532	1380	6大5小	47
10	AM.CHL.002	BDW-35/3150	1202	324	105	M48×2	42	250	16	15	150	532	1380	6大5小	51
11	AM.CHE.003	BDW-35/800	1198	286	57	M24×1.5	——	250	10	——	150	617	1550	7大6小	38
12	AM.CHF.003	BDW-35/1000	1208	286	57	M30×1.5	27	250	11	——	150	617	1550	7大6小	43
13	AM.CHG.003	BDW-35/1250	1208	286	57	M33×1.5	30	250	12	——	150	617	1550	7大6小	45
14	AM.CHJ.003	BDW-35/2000	1287	324	105	M42×2	38	250	15	14	150	617	1550	7大6小	53
15	AM.CHL.003	BDW-35/3150	1287	324	105	M48×2	42	250	16	15	150	617	1550	7大6小	58
16	AM.CHE.004	BDW-35/800	1283	286	57	M24×1.5	——	250	10	——	150	617	1860	8大7小	42
17	AM.CHF.004	BDW-35/1000	1293	286	57	M30×1.5	27	250	11	——	150	702	1860	8大7小	48
18	AM.CHG.004	BDW-35/1250	1293	286	57	M33×1.5	30	250	12	——	150	702	1860	8大7小	50
19	AM.CHJ.004	BDW-35/2000	1372	324	105	M42×2	38	250	15	15	150	702	1860	8大7小	59
20	AM.CHL.004	BDW-35/3150	1372	324	105	M48×2	42	250	16	14	150	702	1860	8大7小	64

注：选用压盘结构时在型号后加“P”,代号后加“T”代表配护套。另外可根据客户需求定制其它规格产品。
