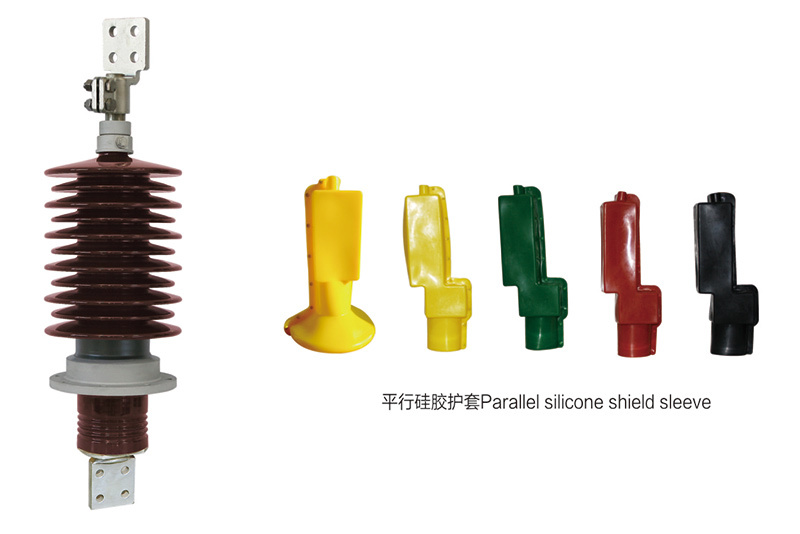

铝法兰瓷套管（35kV/2000～3150A 穿杆式套管）
变压器套管是变压器箱外的主要绝缘装置。变压器绕组的引线必须穿过绝缘套管，将引线与变压器外壳之间的引线绝缘，并将引线固定在一起时间到了对于不同的电压等级，绝缘套管有纯瓷套管、充油套管和电容套管袖子。纯瓷套主要用于10kV及以下变压器。它是在瓷套内穿一根导电铜棒，瓷套内部是空气绝缘的充油套管主要用于35kV级变压器。瓷套里装满了油。陶瓷中有一根导电的铜柱电容式套管套管由主绝缘电容器芯、外绝缘上下瓷件、连接套管、油枕、弹簧总成、底座、均压球、测量端子、接线端子、橡胶垫圈、绝缘油组成，等等用于100kV以上的高压变压器。
关键词
所属分类
产品详情
铝法兰瓷套管尺寸表（35kV/2000～3150A 穿杆式套管）
| 序号 | 代号 | 型号 | 尺寸 | 箱盖开孔 | 干弧 | 爬距 | 伞形 |
重量 （kg） |
|||||||
| H | h2 | h3 | Md | Φd | d1 | t | t1 | d0 | h1 | ||||||
| 1 | AM.LHJ.001 | FBDW-35/2000 | 1022 | 235 | 115 | M42×2 | 38 | 250 | 15 | 14 | 148 | 452 | 1320 | 6大5小 | 44.1 |
| 2 | AM.LHL.001 | FBDW-35/3150 | 1022 | 235 | 115 | M48×2 | 42 | 250 | 16 | 15 | 148 | 452 | 1320 | 6大5小 | 47.3 |
| 3 | AM.LHJ.002 | FBDW-35/2000 | 1107 | 235 | 115 | M42×2 | 38 | 250 | 15 | 14 | 148 | 537 | 1560 | 7大6小 | 49.1 |
| 4 | AM.LHL.002 | FBDW-35/3150 | 1107 | 235 | 115 | M48×2 | 42 | 250 | 16 | 15 | 148 | 537 | 1560 | 7大6小 | 52.7 |
注：代号后加“T”代表配护套。可根据客户需求定制其它规格产品。
