铝法兰瓷套管（35kV/315～1250A 穿杆式套管）

变压器套管是变压器箱外的主要绝缘装置。变压器绕组的引线必须穿过绝缘套管，将引线与变压器外壳之间的引线绝缘，并将引线固定在一起时间到了对于不同的电压等级，绝缘套管有纯瓷套管、充油套管和电容套管袖子。纯瓷套主要用于10kV及以下变压器。它是在瓷套内穿一根导电铜棒，瓷套内部是空气绝缘的充油套管主要用于35kV级变压器。瓷套里装满了油。陶瓷中有一根导电的铜柱电容式套管套管由主绝缘电容器芯、外绝缘上下瓷件、连接套管、油枕、弹簧总成、底座、均压球、测量端子、接线端子、橡胶垫圈、绝缘油组成，等等用于100kV以上的高压变压器。

关键词

所属分类

铝法兰瓷套管

联系我们

产品详情

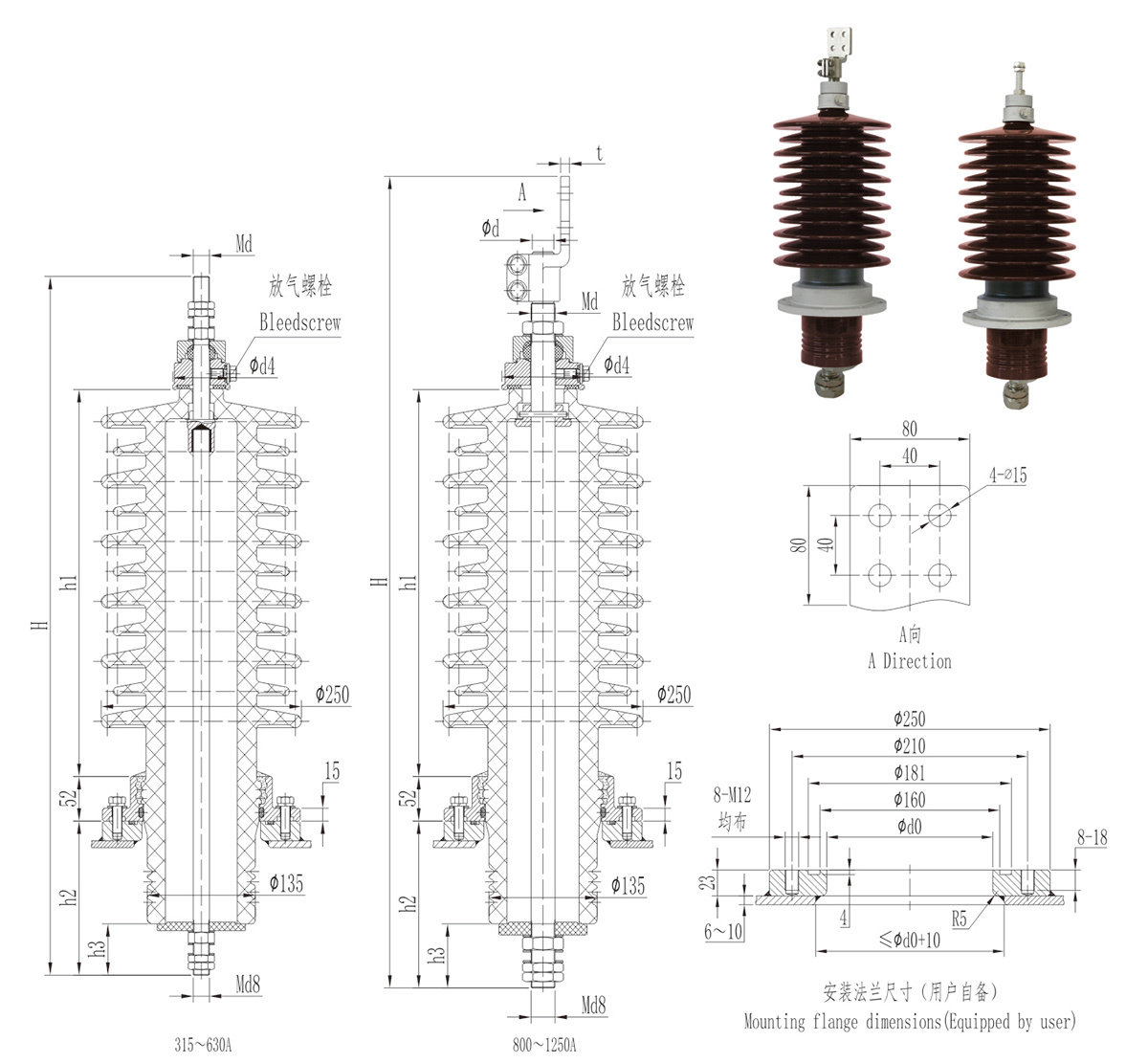

铝法兰瓷套管尺寸表（35kV/315～1250A 穿杆式套管）

序号	代号	型号	尺寸								箱盖开孔	干弧	爬距	伞形	重量（kg）
序号	代号	型号	H	h2	h3	Md	Φd	d4	Md8	t	d0	h1	爬距	伞形	重量（kg）
1	AM.LHA.011	FBDW-35/315	806	170	50	M16×2	——	71	M12×1.75	——	148	452	1330	6大5小	29.7
2	AM.LHB.006	FBDW-35/400	811	175	55	M16×2	——	71	M16×2	——	148	452	1330	6大5小	30.2
3	AM.LHD.006	FBDW-35/630	816	180	60	M20×2.5	——	71	M20×2.5	——	148	452	1330	6大5小	31.1
4	AM.LHE.002	FBDW-35/800	938	195	75	M24×1.5	——	103	M24×1.5	10	148	452	1320	6大5小	34.4
5	AM.LHF.002	FBDW-35/1000	948	195	75	M30×1.5	27	103	M30×1.5	11	148	452	1320	6大5小	36.5
6	AM.LHG.002	FBDW-35/1250	948	195	75	M33×1.5	30	103	M33×1.5	12	148	452	1320	6大5小	37.7
7	AM.LHA.014	FBDW-35/315	891	170	50	M16×2	——	71	M12×1.75	——	148	537	1570	7大6小	33.7
8	AM.LHB.008	FBDW-35/400	896	175	55	M16×2	——	71	M16×2	——	148	537	1570	7大6小	34.4
9	AM.LHD.008	FBDW-35/630	901	180	60	M20×2.5	——	71	M20×2.5	——	148	537	1570	7大6小	35.4
10	AM.LHE.004	FBDW-35/800	1023	195	75	M24×1.5	——	103	M24×1.5	10	148	537	1560	7大6小	38.7
11	AM.LHF.004	FBDW-35/1000	1033	195	75	M30×1.5	27	103	M30×1.5	11	148	537	1560	7大6小	41
12	AM.LHG.004	FBDW-35/1250	1033	195	75	M33×1.5	30	103	M33×1.5	12	148	537	1560	7大6小	42.4

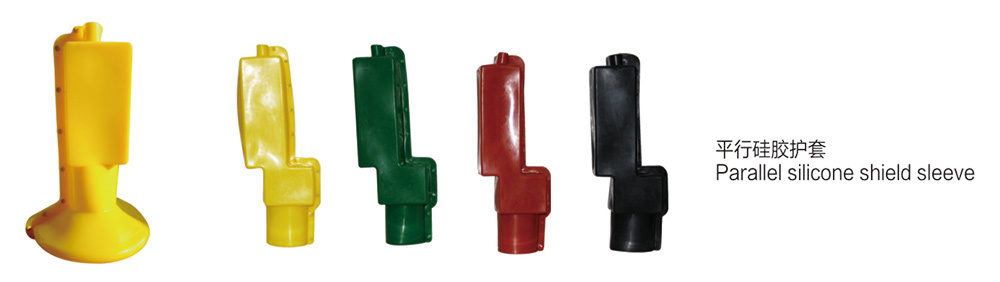

注：代号后加“DZ”代表配端子，“T”代表配护套。可根据客户需求定制其它规格产品。
