铝法兰瓷套管(20~35kV/10000~25000A 大电流套管)

变压器套管是变压器箱外的主要绝缘装置。变压器绕组的引线必须穿过绝缘套管,将引线与变压器外壳之间的引线绝缘,并将引线固定在一起时间到了对于不同的电压等级,绝缘套管有纯瓷套管、充油套管和电容套管袖子。纯瓷套主要用于10kV及以下变压器。它是在瓷套内穿一根导电铜棒,瓷套内部是空气绝缘的充油套管主要用于35kV级变压器。瓷套里装满了油。陶瓷中有一根导电的铜柱电容式套管套管由主绝缘电容器芯、外绝缘上下瓷件、连接套管、油枕、弹簧总成、底座、均压球、测量端子、接线端子、橡胶垫圈、绝缘油组成,等等用于100kV以上的高压变压器。


关键词



产品详情

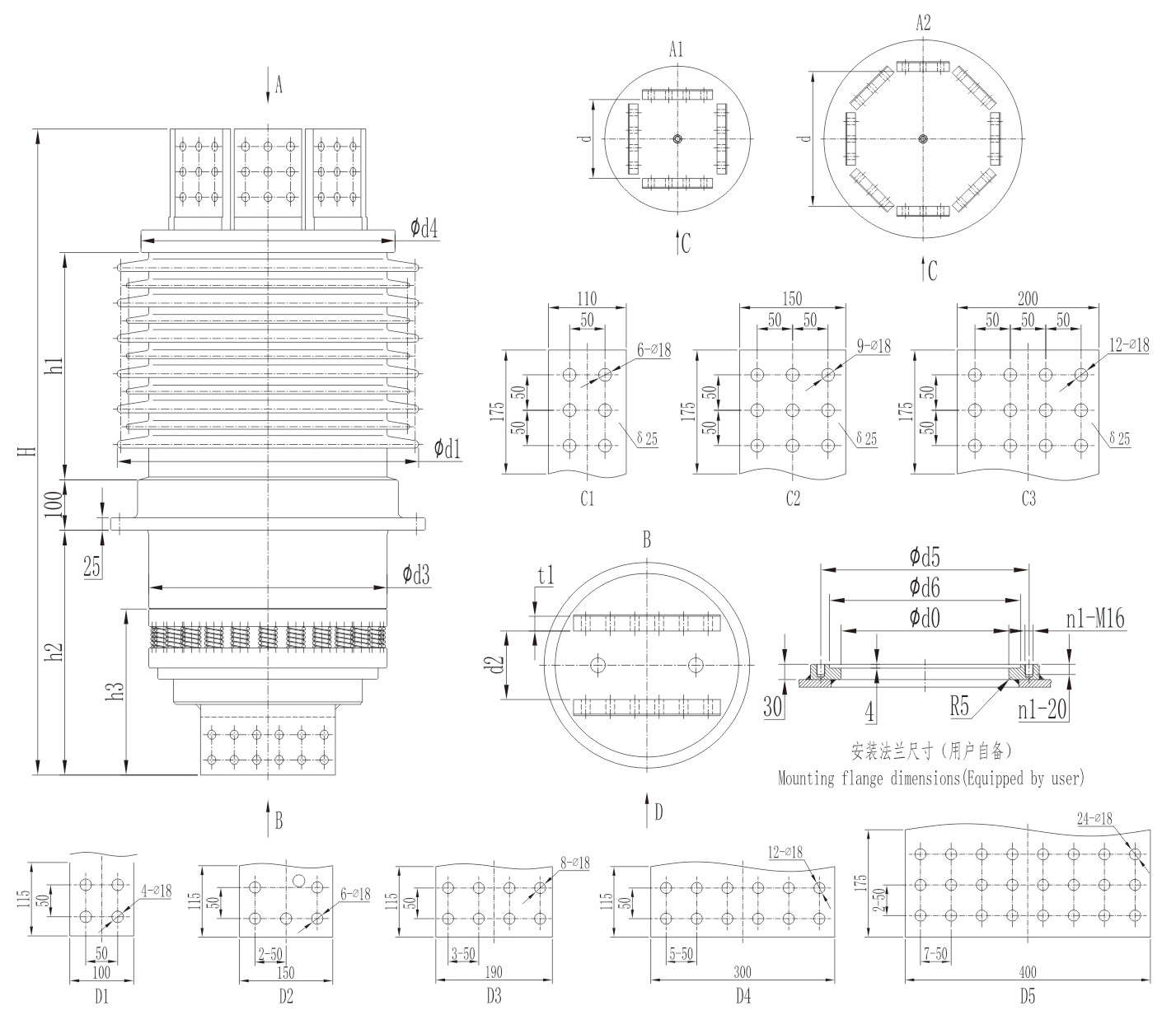

铝法兰瓷套管尺寸表(20~35kV/10000~25000A 大电流套管)



序号 代号 型号 尺寸 户外端子 油端端子 箱盖开孔 干弧 爬距 伞形 重量(kg)
H h2 h3 d d1 d2 d3 d4 d5 d6 n1 t1 d0 h1
1 AM.LFR.001 FBDW-20/10000 1105 460 329 175 470 80 330 365 460 425 12 25 A1/C2 D1 380 300 1080 4大3小 140
2 AM.LFS.001 FBDW-20/12500 1105 460 329 225 520 100 380 415 510 475 16 25 A1/C3 D2 430 300 1080 4大3小 170
3 AM.LFT.001 FBDW-20/16000 1105 460 329 330 570 130 430 465 560 525 16 25 A2/C1 D3 480 300 1080 4大3小 200
4 AM.LFU.001 FBDW-20/20000 1105 460 329 385 670 140 530 565 660 625 18 30 A2/C2 D4 580 300 1080 4大3小 260
5 AM.LFV.001 FBDW-20/25000 1165 520 389 500 770 180 630 665 760 725 20 30 A2/C3 D5 680 300 1080 4大3小 335
6 AM.LHR.001 FBDW-35/10000 1280 485 329 175 470 80 330 365 460 425 12 25 A1/C2 D1 380 450 1530 6大5小 170
7 AM.LHS.001 FBDW-35/12500 1280 485 329 225 520 100 380 415 510 475 16 25 A1/C3 D2 430 450 1530 6大5小 210
8 AM.LHT.001 FBDW-35/16000 1280 485 329 330 570 130 430 465 560 525 16 25 A2/C1 D3 480 450 1530 6大5小 240
9 AM.LHU.001 FBDW-35/20000 1280 485 329 385 670 140 530 565 660 625 18 30 A2/C2 D4 580 450 1530 6大5小 320
10 AM.LHV.001 FBDW-35/25000 1330 535 389 500 770 180 630 665 760 725 20 30 A2/C3 D5 680 450 1530 6大5小 400



注:可根据客户需求定制其它规格产品。
