树脂干式套管(1~3kV/630~1600A 螺纹连接套管)

变压器内部高低压引线通向油箱外部的是绝缘套管,它不仅作为引线将地绝缘,而且起到固定引线的作用。<br> 因此,变压器套管有以下要求:<br> (1) 它必须具有规定的电气强度和足够的机械强度。<br> (2) 必须具有良好的热稳定性,并能承受瞬间过热的短路。<br> (3) 外形小,质量小,密封性能好,通用性强,维修方便。


关键词



产品详情

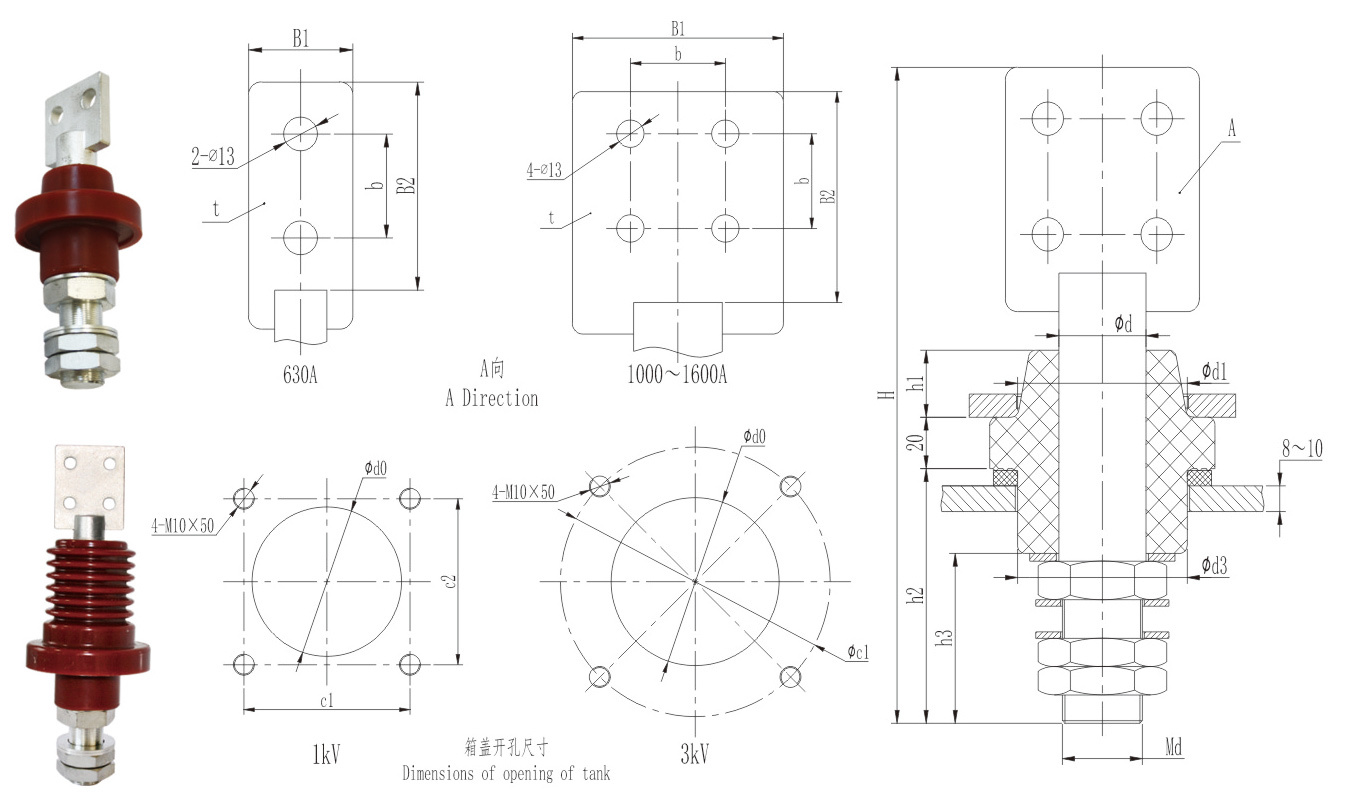

树脂干式套管尺寸表(1~3kV/630~1600A 螺纹连接套管)



序号 代号 型号 尺寸 箱盖开孔 干弧 爬距 重量
(kg)
H h2 h3 Md d d1 d3 B1×B2 b t c1×c2 d0 h1
1 AM.FAD.006 BFG-1/630 241 90 57 M20×2.5 20 43 43 40×80 40 8 50×70 45 26 35 1.3
2 AM.FAF.009 BFG-1/1000 255 99 66 M30×1.5 30 55 55 80×80 45 10 80×80 57 26 35 2.3
3 AM.FAH.012 BFG-1/1600 255 99 66 M33×1.5 36 70 70 80×80 45 12 80×80 72 26 35 2.8
4 AM.FBF.005 BFG-3/1000 315 99 66 M30×1.5 30 78 55 80×80 45 10 130 57 86 175 3.3
5 AM.FBH.004 BFG-3/1600 315 99 66 M33×1.5 36 86 70 80×80 45 12 140 72 86 165 4.3



注:可根据客户需求定制其它规格产品。
