树脂干式套管(315kV/315~630A)
变压器内部高低压引线通向油箱外部的是绝缘套管,它不仅作为引线将地绝缘,而且起到固定引线的作用。<br> 因此,变压器套管有以下要求:<br> (1) 它必须具有规定的电气强度和足够的机械强度。<br> (2) 必须具有良好的热稳定性,并能承受瞬间过热的短路。<br> (3) 外形小,质量小,密封性能好,通用性强,维修方便。Therefore, the transformer sleeve has the following requirements:<br> (1) it must have specified electrical strength and sufficient mechanical strength.<br> (2) must have good thermal stability, and can withstand the short circuit of the instant overheating.<br> (3) small appearance, small quality, good sealing performance, strong universality and easy maintenance folding.
关键词
所属分类
产品详情

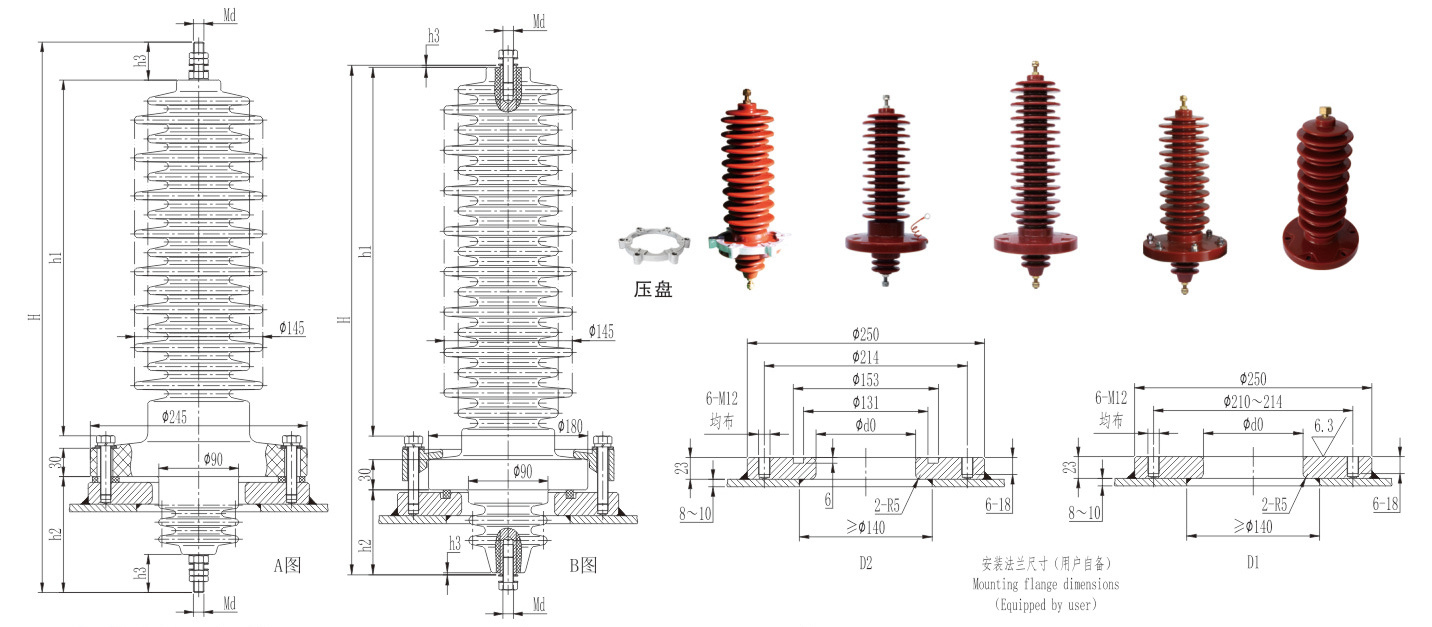

树脂干式套管尺寸表(315kV/315~630A)
序号 | 代号 | 型号 | 尺寸 | 箱盖开孔 | 干弧 | 爬距 | 伞形 | 图 | 安装图 | 重量(kg) | |||
H | h2 | h3 | Md | d0 | h1 | ||||||||
1 | AM.FHA.001 | BFGW-35/315 | 580 | 122 | 40 | M12×1.75 | 105 | 375 | 1256 | 8大8小 | A | D1 | 10.3 |
2 | AM.FHA.003 | BFGW-35/315 | 660 | 122 | 40 | M12×1.75 | 105 | 455 | 1530 | 10大11小 | A | D1 | 11.7 |
3 | AM.FHA.005 | BFGPW-35/315 | 580 | 122 | 40 | M12×1.75 | 105 | 375 | 1256 | 8大8小 | A | D1 | 10.3 |
4 | AM.FHA.006 | BFGW-35/315 | 504 | 84 | 2 | M12×1.75 | 105 | 375 | 1256 | 8大8小 | B | D1 | 10.3 |
5 | AM.FHA.007 | BFGW-35/315 | 584 | 84 | 2 | M12×1.75 | 105 | 455 | 1530 | 10大11小 | B | D1 | 11.7 |
6 | AM.FHA.008 | BFGPW-35/315 | 504 | 84 | 2 | M12×1.75 | 105 | 375 | 1256 | 8大8小 | B | D1 | 10.3 |
7 | AM.FHA.011 | BFGW-35/315 | 580 | 122 | 40 | M12×1.75 | 105 | 365 | 1256 | 8大9小 | A | D2 | 9.5 |
8 | AM.FHA.012 | BFGW-35/315 | 504 | 84 | 2 | M12×1.75 | 105 | 365 | 1256 | 8大9小 | B | D2 | 9.5 |
9 | AM.FHB.001 | BFGW-35/400 | 610 | 137 | 55 | M16×2 | 105 | 365 | 1256 | 8大9小 | A | D2 | 11 |
10 | AM.FHD.001 | BFGW-35/630 | 610 | 137 | 55 | M20×2.5 | 105 | 365 | 1256 | 8大9小 | A | D2 | 12 |
11 | AM.FHA.013 | BFGW-35/315 | 660 | 122 | 40 | M12×1.75 | 105 | 445 | 1530 | 10大11小 | A | D2 | 10.9 |
12 | AM.FHA.014 | BFGW-35/315 | 584 | 84 | 2 | M12×1.75 | 105 | 445 | 1530 | 10大11小 | B | D2 | 10.9 |
13 | AM.FHB.002 | BFGW-35/400 | 690 | 137 | 55 | M16×2 | 105 | 445 | 1530 | 10大11小 | A | D2 | 13 |
14 | AM.FHD.002 | BFGW-35/630 | 690 | 137 | 55 | M20×2.5 | 105 | 445 | 1530 | 10大11小 | A | D2 | 14.5 |
注:"P"代表带接地屏蔽网。
