环氧树脂衬套

597/5000 将变压器内部高低电压导线引到油箱外部的绝缘套管，它不仅作为导线对地进行绝缘，而且还起到固定导线的作用。因此，变压器套筒有以下要求: (1)必须有规定的电气强度和足够的机械强度。 (2)必须具有良好的热稳定性，并能承受短路时的瞬间过热 (3)外观小，质量小，密封性能好，通用性强，折叠维修方便。

关键词

所属分类

树脂干式套管

联系我们

产品详情

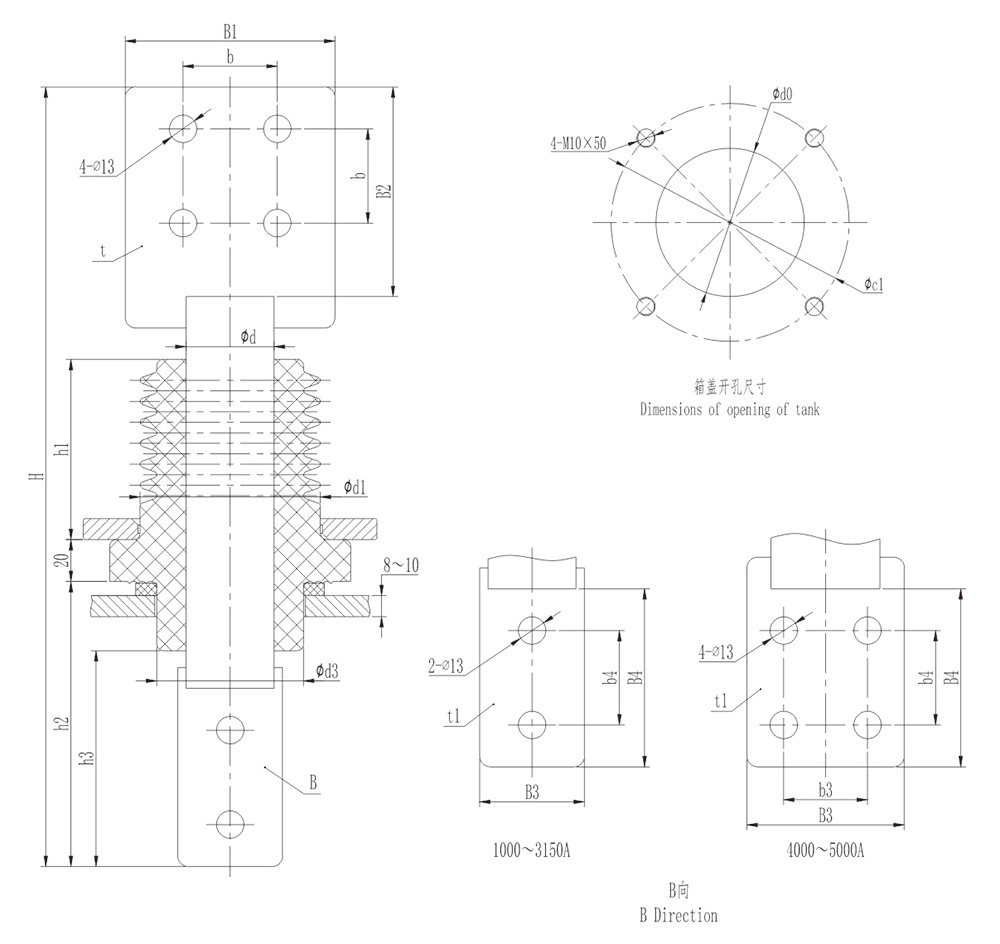

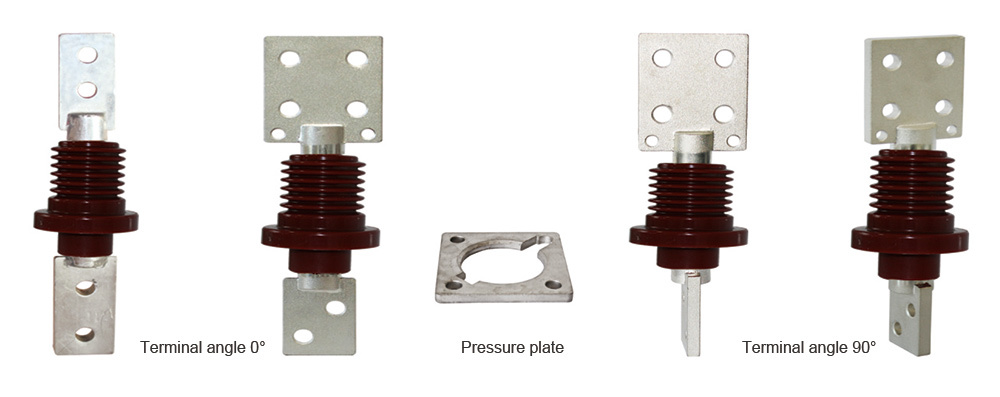

Dry type Resin bushing outline dimensions ( 3kV/1000~5000A plate connected bushing )

Sequence Number	Code	Model	Dimensions													Opening	Creep distance	Terminal angel	Weight （kg）
Sequence Number	Code	Model	H	h2	h3	d	d1	d3	B1×B2	b	t	B3×B4	b3×b4	t1	c1	d0	Creep distance	Terminal angel	Weight （kg）
1	AM.FBF.001	BFG-3/1000	352	136	103	30	78	55	80×80	45	10	50×85	45	10	130	57	175	0	3
2	AM.FBF.002	BFG-3/1000	352	136	103	30	78	55	80×80	45	10	50×85	45	10	130	57	175	90	3
3	AM.FBH.001	BFG-3/1600	352	136	103	36	86	70	80×80	45	12	50×85	45	12	140	72	165	0	4
4	AM.FBH.002	BFG-3/1600	352	136	103	36	86	70	80×80	45	12	50×85	45	12	140	72	165	90	4
5	AM.FBJ.001	BFG-3/2000	372	136	103	42	86	70	100×100	45	12	50×85	45	15	140	72	165	0	5
6	AM.FBJ.002	BFG-3/2000	372	136	103	42	86	70	100×100	45	12	50×85	45	15	140	72	165	90	5
7	AM.FBL.001	BFG-3/3150	372	136	103	48	86	70	100×100	45	16	50×85	45	20	140	72	155	0	6
8	AM.FBL.002	BFG-3/3150	372	136	103	48	86	70	100×100	45	16	50×85	45	20	140	72	155	90	6

Note: Other specifications can be customized according to customer needs.
