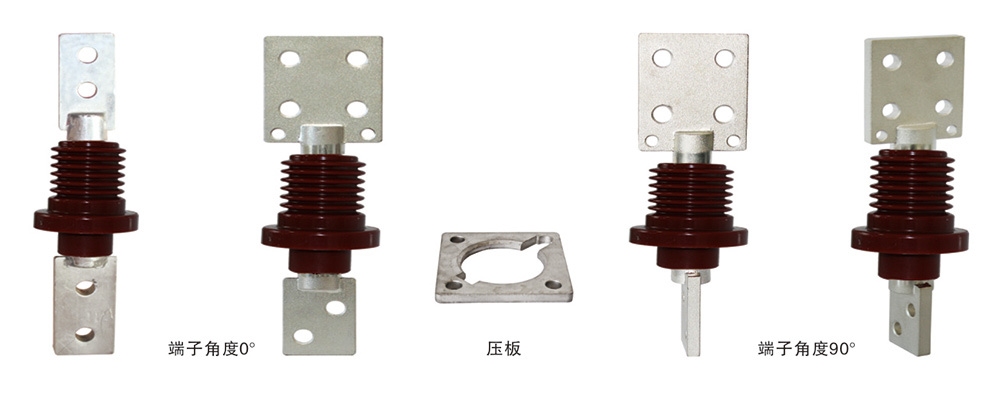

树脂干式套管（3kV/1000～5000A 铲形连接套管）

变压器内部高低压引线通向油箱外部的是绝缘套管，它不仅作为引线将地绝缘，而且起到固定引线的作用。<br> 因此，变压器套管有以下要求：<br> （1） 它必须具有规定的电气强度和足够的机械强度。<br> （2） 必须具有良好的热稳定性，并能承受瞬间过热的短路。<br> （3） 外形小，质量小，密封性能好，通用性强，维修方便。

关键词

所属分类

树脂干式套管

联系我们

产品详情



树脂干式套管尺寸表（3kV/1000～5000A 铲形连接套管）



序号 代号 型号 尺寸 箱盖开孔 爬距 端子角度 重量（kg）
H h2 h3 d d1 d3 B1×B2 b t B3×B4 b3×b4 t1 c1 d0
1 AM.FBF.001 BFG-3/1000 352 136 103 30 78 55 80×80 45 10 50×85 45 10 130 57 175 0 3
2 AM.FBF.002 BFG-3/1000 352 136 103 30 78 55 80×80 45 10 50×85 45 10 130 57 175 90 3
3 AM.FBH.001 BFG-3/1600 352 136 103 36 86 70 80×80 45 12 50×85 45 12 140 72 165 0 4
4 AM.FBH.002 BFG-3/1600 352 136 103 36 86 70 80×80 45 12 50×85 45 12 140 72 165 90 4
5 AM.FBJ.001 BFG-3/2000 372 136 103 42 86 70 100×100 45 12 50×85 45 15 140 72 165 0 5
6 AM.FBJ.002 BFG-3/2000 372 136 103 42 86 70 100×100 45 12 50×85 45 15 140 72 165 90 5
7 AM.FBL.001 BFG-3/3150 372 136 103 48 86 70 100×100 45 16 50×85 45 20 140 72 155 0 6
8 AM.FBL.002 BFG-3/3150 372 136 103 48 86 70 100×100 45 16 50×85 45 20 140 72 155 90 6



注：可根据客户需求定制其它规格产品。
