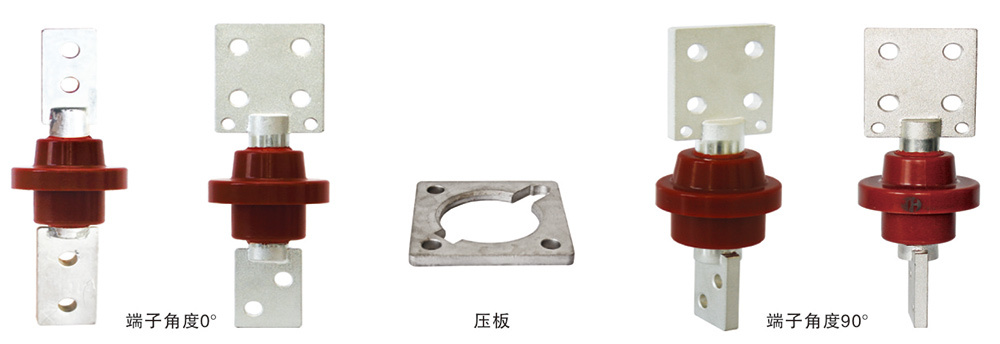

树脂干式套管（1kV/630～5000A铲形连接套管）

变压器内部高低压引线通向油箱外部的是绝缘套管，它不仅作为引线将地绝缘，而且起到固定引线的作用。<br> 因此，变压器套管有以下要求：<br> （1） 它必须具有规定的电气强度和足够的机械强度。<br> （2） 必须具有良好的热稳定性，并能承受瞬间过热的短路。<br> （3） 外形小，质量小，密封性能好，通用性强，维修方便。

关键词

所属分类

树脂干式套管

联系我们

产品详情

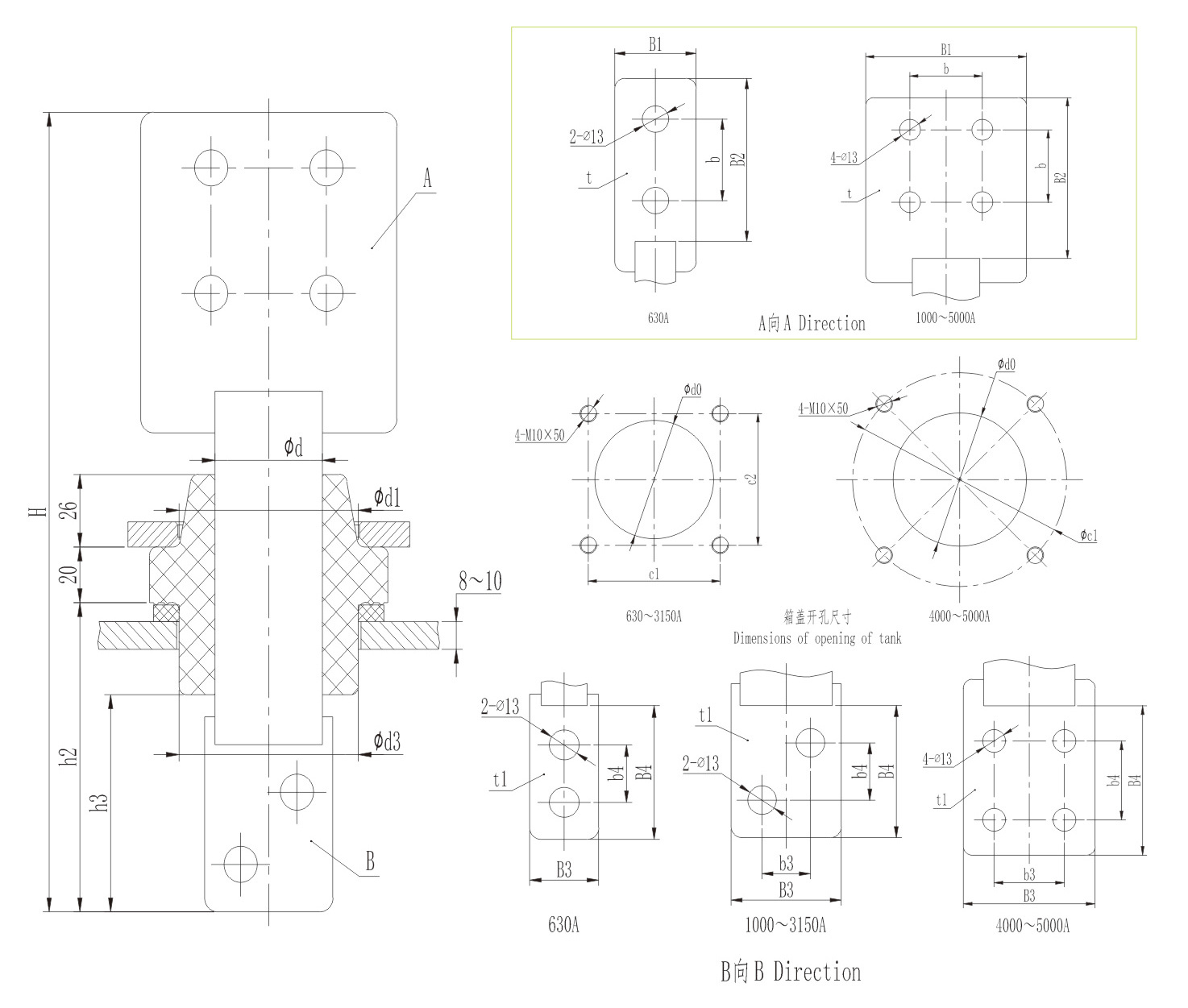

树脂干式套管尺寸表（1kV/630～5000A 铲形连接套管）



序号 代号 型号 尺寸 箱盖开孔 爬距 端子角度 重量
（kg）
H h2 h3 d d1 d3 B1×B2 b t B3×B4 b3×b4 t1 c1×c2 d0
1 AM.FAD.003 BFG-1/630 255 104 71 20 43 43 40×80 40 8 30×58 25 10 50×70 45 35 0 1
2 AM.FAD.004 BFG-1/630 255 104 71 20 43 43 40×80 40 8 30×58 25 10 50×70 45 35 90 1
3 AM.FAF.003 BFG-1/1000 267 111 78 30 55 55 80×80 45 10 50×60 22×26 10 80×80 57 35 0 2
4 AM.FAF.004 BFG-1/1000 267 111 78 30 55 55 80×80 45 10 50×60 22×26 10 80×80 57 35 90 2
5 AM.FAH.003 BFG-1/1600 267 111 78 36 70 70 80×80 45 12 50×60 22×26 12 80×80 72 35 0 2.5
6 AM.FAH.004 BFG-1/1600 267 111 78 36 70 70 80×80 45 12 50×60 22×26 12 80×80 72 35 90 2.5
7 AM.FAJ.003 BFG-1/2000 287 111 78 42 70 70 100×100 45 12 50×60 22×26 15 80×80 72 35 0 3.5
8 AM.FAJ.004 BFG-1/2000 287 111 78 42 70 70 100×100 45 12 50×60 22×26 15 80×80 72 35 90 3.5
9 AM.FAL.003 BFG-1/3150 287 111 78 48 70 70 100×100 45 16 50×60 22×26 20 80×80 72 30 0 4.5
10 AM.FAL.004 BFG-1/3150 287 111 78 48 70 70 100×100 45 16 50×60 22×26 20 80×80 72 30 90 4.5
11 AM.FAM.003 BFG-1/4000 364 148 115 52 80 80 125×125 60 20 75×85 40×45 20 130 82 35 0 8.5
12 AM.FAM.004 BFG-1/4000 364 148 115 52 80 80 125×125 60 20 75×85 40×45 20 130 82 35 90 8.5
13 AM.FAN.001 BFG-1/5000 364 148 115 56 80 80 125×125 60 20 75×85 40×45 20 130 82 35 0 9
14 AM.FAN.002 BFG-1/5000 364 148 115 56 80 80 125×125 60 20 75×85 40×45 20 130 82 35 90 9



注：可根据客户需求定制其它规格产品。
