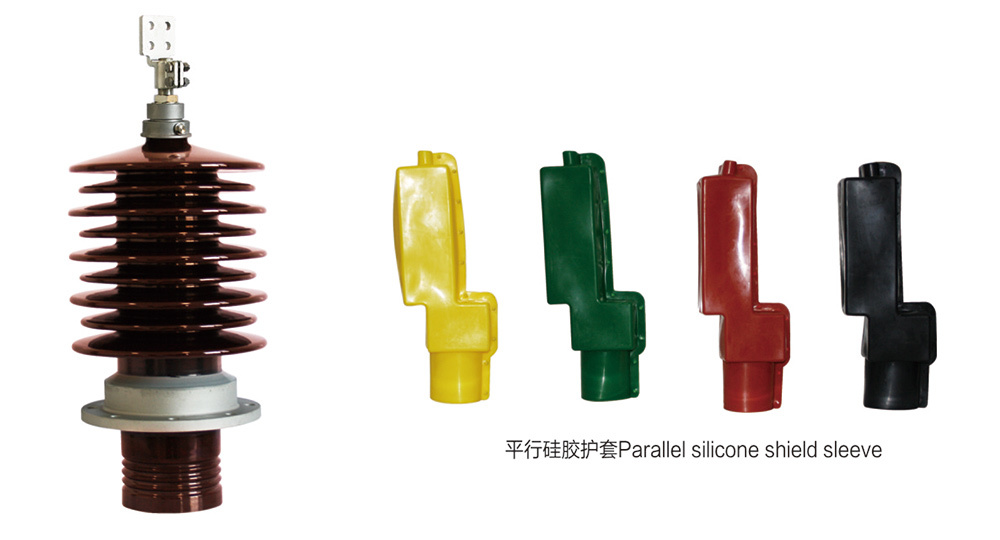

铝法兰瓷套管（35kV/800～1250A 穿缆式套管）

变压器套管是变压器箱外的主要绝缘装置。变压器绕组的引线必须穿过绝缘套管，将引线与变压器外壳之间的引线绝缘，并将引线固定在一起时间到了对于不同的电压等级，绝缘套管有纯瓷套管、充油套管和电容套管袖子。纯瓷套主要用于10kV及以下变压器。它是在瓷套内穿一根导电铜棒，瓷套内部是空气绝缘的充油套管主要用于35kV级变压器。瓷套里装满了油。陶瓷中有一根导电的铜柱电容式套管套管由主绝缘电容器芯、外绝缘上下瓷件、连接套管、油枕、弹簧总成、底座、均压球、测量端子、接线端子、橡胶垫圈、绝缘油组成，等等用于100kV以上的高压变压器。

关键词

所属分类

铝法兰瓷套管

联系我们

产品详情

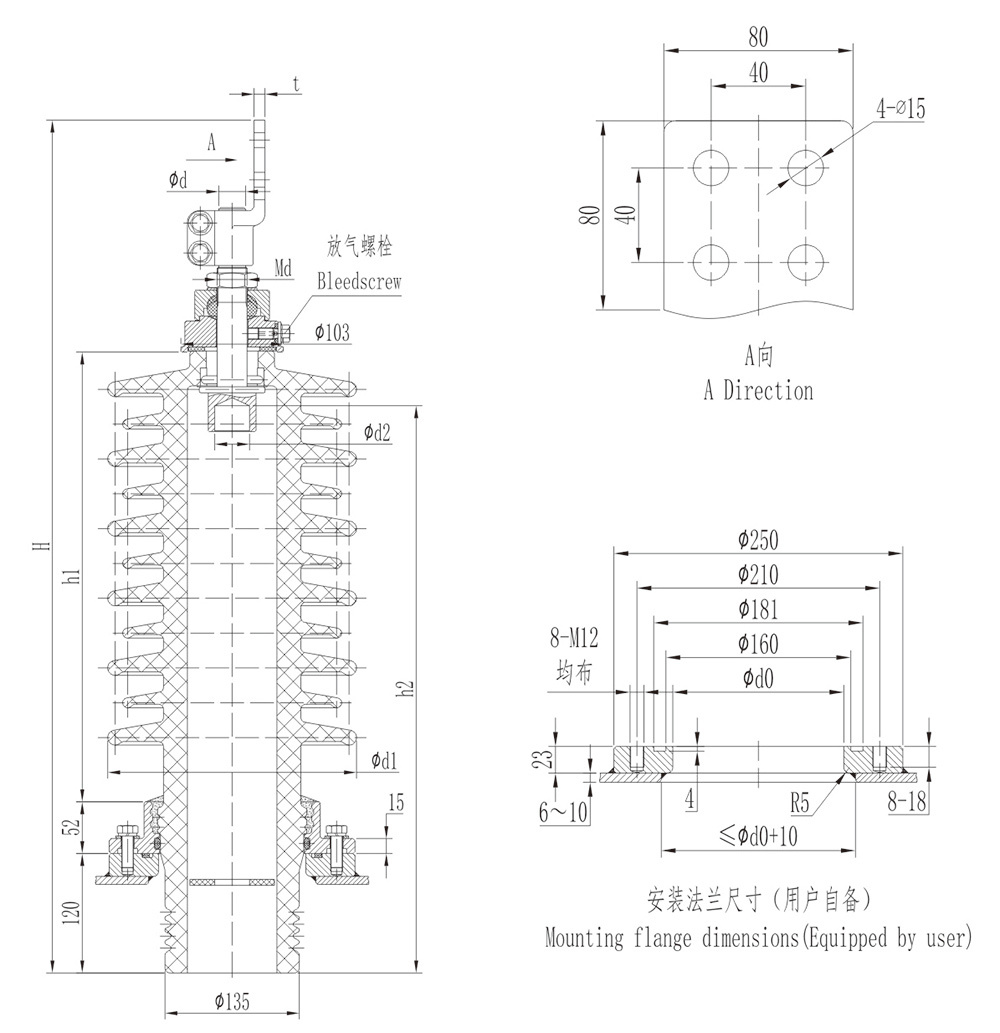

铝法兰瓷套管尺寸表（35kV/800～1250A 穿缆式套管）

序号	代号	型号	尺寸							箱盖开孔	干弧	爬距	伞形	重量（kg）
序号	代号	型号	H	h2	Md	Φd	d1	d2	t	d0	h1	爬距	伞形	重量（kg）
1	AM.LHE.001	FBJLW-35/800	852	570	M24×1.5	——	250	30	10	148	452	1320	6大5小	31.9
2	AM.LHF.001	FBJLW-35/1000	857	570	M30×1.5	27	250	35	11	148	452	1320	6大5小	32.6
3	AM.LHG.001	FBJLW-35/1250	857	570	M33×1.5	30	250	40	12	148	452	1320	6大5小	33
4	AM.LHE.003	FBJLW-35/800	937	655	M24×1.5	——	250	30	10	148	537	1560	7大6小	25.9
5	AM.LHF.003	FBJLW-35/1000	942	655	M30×1.5	27	250	35	11	148	537	1560	7大6小	36.6
6	AM.LHG.003	FBJLW-35/1250	942	655	M33×1.5	30	250	40	12	148	537	1560	7大6小	37

注：代号后加“T”代表配护套。可根据客户需求定制其它规格产品。
