铝法兰瓷套管（10～20kV/315～1250A 穿杆式套管）

变压器套管是变压器箱外的主要绝缘装置。变压器绕组的引线必须穿过绝缘套管，将引线与变压器外壳之间的引线绝缘，并将引线固定在一起时间到了对于不同的电压等级，绝缘套管有纯瓷套管、充油套管和电容套管袖子。纯瓷套主要用于10kV及以下变压器。它是在瓷套内穿一根导电铜棒，瓷套内部是空气绝缘的充油套管主要用于35kV级变压器。瓷套里装满了油。陶瓷中有一根导电的铜柱电容式套管套管由主绝缘电容器芯、外绝缘上下瓷件、连接套管、油枕、弹簧总成、底座、均压球、测量端子、接线端子、橡胶垫圈、绝缘油组成，等等用于100kV以上的高压变压器。

关键词

所属分类

铝法兰瓷套管

联系我们

产品详情

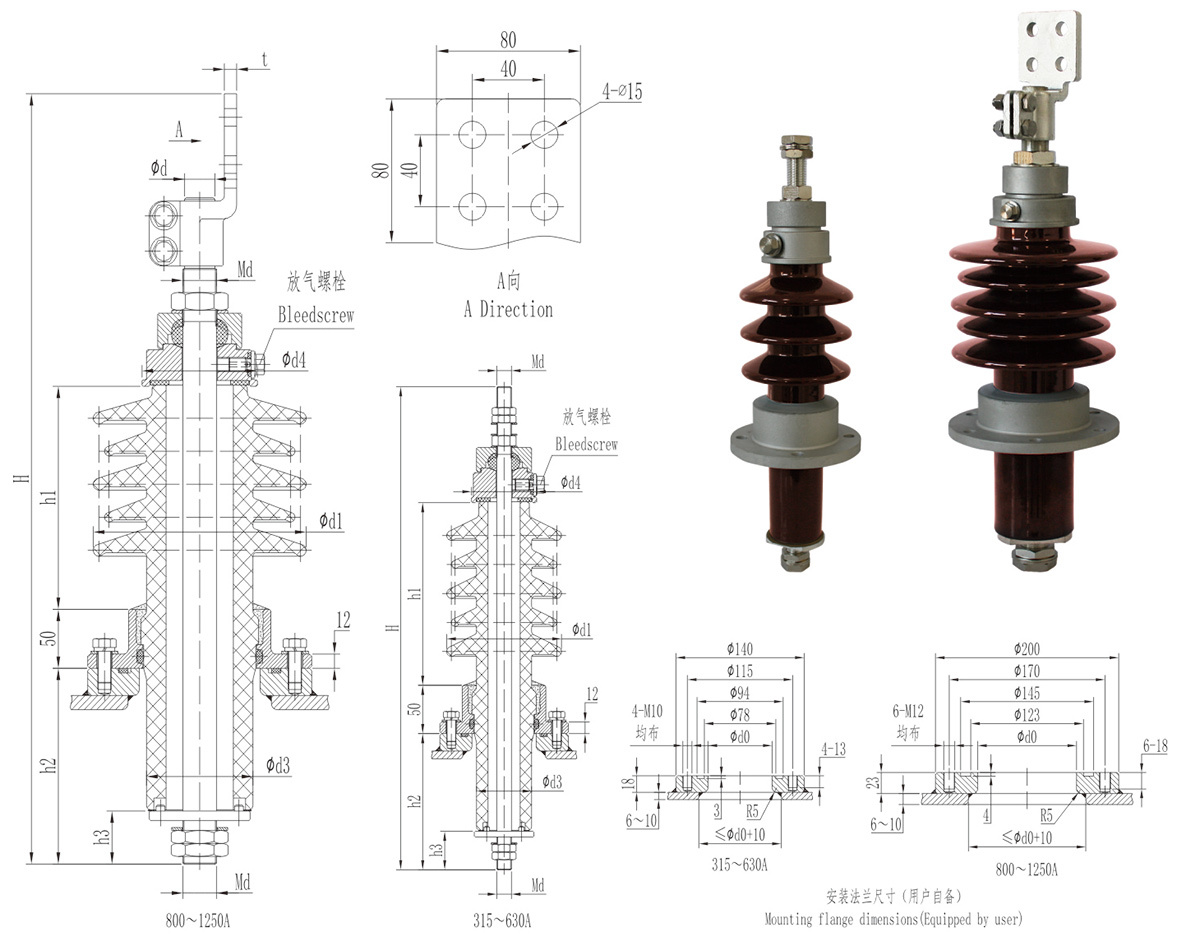

铝法兰瓷套管尺寸表（10～20kV/315～1250A 穿杆式套管）

序号	代号	型号	尺寸									箱盖开孔	干弧	爬距	伞形	重量（kg）
序号	代号	型号	H	h2	h3	Md	Φd	d1	d3	d4	t	d0	h1	爬距	伞形	重量（kg）
1	AM.LDA.005	FBD-10/315	460	141	40	M12×1.75	——	115	60	71	——	70	149	280	3单伞	4.3
2	AM.LDB.001	FBD-10/400	460	141	40	M16×2	——	115	60	71	——	70	149	280	3单伞	4.7
3	AM.LDD.001	FBD-10/630	460	141	40	M20×2.5	——	115	60	71	——	70	149	280	3单伞	5.3
4	AM.LDE.001	FBD-10/800	603	166	45	M24×1.5	——	160	95	103	10	108	149	310	3单伞	11.3
5	AM.LDF.001	FBD-10/1000	613	166	45	M30×1.5	27	160	95	103	11	108	149	310	3单伞	13
6	AM.LDG.001	FBD-10/1250	613	166	45	M33×1.5	30	160	95	103	12	108	149	310	3单伞	13.7
7	AM.LFA.009	FBD-20/315	500	141	40	M12×1.75	——	115	60	71	——	70	189	320	3单伞	4.7
8	AM.LFB.002	FBD-20/400	500	141	40	M16×2	——	115	60	71	——	70	189	320	3单伞	5
9	AM.LFD.002	FBD-20/630	500	141	40	M20×2.5	——	115	60	71	——	70	189	320	3单伞	5.5
10	AM.LFA.010	FBDW-20/315	500	141	40	M12×1.75	——	125	60	71	——	70	189	440	3大2小	5.2
11	AM.LFB.003	FBDW-20/400	500	141	40	M16×2	——	125	60	71	——	70	189	440	3大2小	5.6
12	AM.LFD.003	FBDW-20/630	500	141	40	M20×2.5	——	125	60	71	——	70	189	440	3大2小	6.2
13	AM.LFE.001	FBDW-20/800	643	166	45	M24×1.5	——	190	95	103	10	108	189	570	3大2小	13.8
14	AM.LFF.001	FBDW-20/1000	653	166	45	M30×1.5	27	190	95	103	11	108	189	570	3大2小	15.3
15	AM.LFG.001	FBDW-20/1250	653	166	45	M33×1.5	30	190	95	103	12	108	189	570	3大2小	16.2

注：代号后加“DZ”代表配端子，“T”代表配护套。可根据客户需求定制其它规格产品。
