ANSI美标套管（1kV/315～800A）
ANSI型高压套管组件：<br> 27KV-150KV BIL , 15KV-110/125 KV BIL , 38KV-200/250KV BIL<br> ANSI型高压套管绝缘子：<br> 15kV-95kV BIL, 25kV-150kV BIL, 18kV-125kV BIL, 25kV-150kV BIL, 34.5kV-200kV BIL, 8.7kV-75kV BIL<br> ANSI型低压套管组件：<br> 1.2 kV等级30 kV双吊环螺栓式，瓷套管，螺纹杆直径1.44储罐孔尺寸<br> ANSI型低压套管绝缘子：<br> 1.2 kV-30 kV BIL, 1.2 kV-45 kV BIL, 2.5 kV-45 kV BIL, 2.5 kV-60 kV BIL, 5.0 kV-75 kV BIL
关键词
所属分类
产品详情

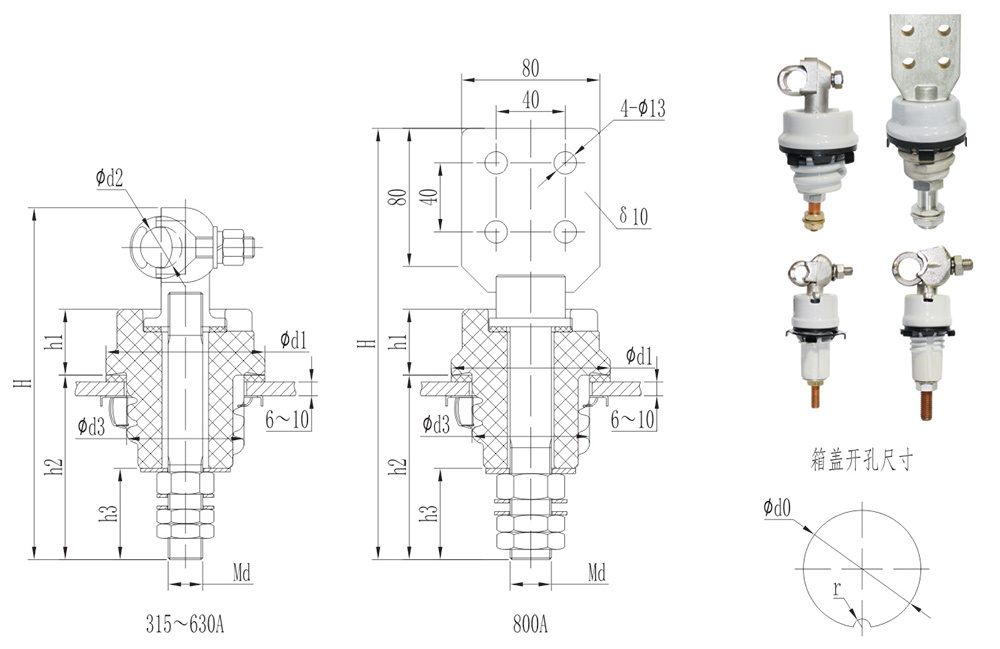

ANSI美标套管尺寸表（1kV/315～800A）
| 序号 | 代号 | 型号 | 尺寸 | 箱盖开孔 | 干弧 | 爬距 |
重量 (kg) |
|||||||
| H | h2 | h3 | Md | d1 | n1×d2 | d3 | r | d0 | h1 | |||||
| 1 | AM.MAA.001 | ANSI-1/315 | 155 | 84 | 33 | M12×1.75 | 48 | Φ14 | 35 | 3 | 36.5 | 30 | 35 | 0.45 |
| 2 | AM.MAB.001 | ANSI-1/400 | 204 | 107 | 53 | M16×2 | 92 | Φ24 | 68 | 5 | 71 | 38 | 50 | 1.5 |
| 3 | AM.MAD.001 | ANSI-1/630 | 204 | 107 | 53 | M20×2.5 | 92 | Φ24 | 68 | 5 | 71 | 38 | 50 | 1.8 |
| 4 | AM.MAE.001 | ANSI-1/800 | 250 | 107 | 53 | M24×1.5 | 92 | 4×Φ13 | 68 | 5 | 71 | 38 | 50 | 2.9 |
注：可根据客户需求定制其它规格产品。
