ANSI美标套管（15～27kV/50A）
ANSI型高压套管组件：<br> 27KV-150KV BIL , 15KV-110/125 KV BIL , 38KV-200/250KV BIL<br> ANSI型高压套管绝缘子：<br> 15kV-95kV BIL, 25kV-150kV BIL, 18kV-125kV BIL, 25kV-150kV BIL, 34.5kV-200kV BIL, 8.7kV-75kV BIL<br> ANSI型低压套管组件：<br> 1.2 kV等级30 kV双吊环螺栓式，瓷套管，螺纹杆直径1.44储罐孔尺寸<br> ANSI型低压套管绝缘子：<br> 1.2 kV-30 kV BIL, 1.2 kV-45 kV BIL, 2.5 kV-45 kV BIL, 2.5 kV-60 kV BIL, 5.0 kV-75 kV BIL
关键词
所属分类
产品详情

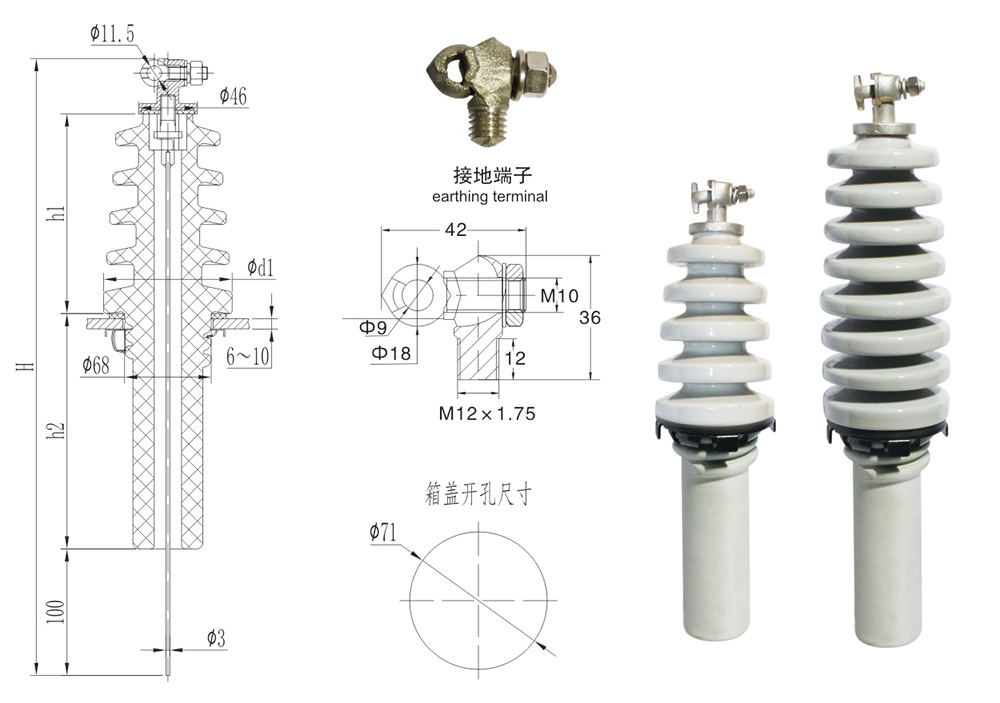

ANSI美标套管尺寸表（15～27kV/50A）
| 序号 | 代号 | 型号 | 尺寸 | 干弧 | 爬距 | 伞形 |
重量 (kg) |
||
| H | h2 | d1 | h1 | ||||||
| 1 | AM.MEA.001 | ANSI-15/50 | 485 | 184 | 101 | 157 | 310 | 5单伞 | 2.8 |
| 2 | AM.MFA.001 | ANSI-18/50 | 541 | 184 | 101 | 214 | 480 | 8单伞 | 3.5 |
| 3 | AM.MGA.001 | ANSI-27/50 | 722 | 235 | 107 | 344 | 830 | 12单伞 | 5 |
注：可根据客户需求定制其它规格产品。
