铝法兰瓷套管（1kV/1600～7000A 平尾连接套管）

变压器套管是变压器箱外的主要绝缘装置。变压器绕组的引线必须穿过绝缘套管，将引线与变压器外壳之间的引线绝缘，并将引线固定在一起时间到了对于不同的电压等级，绝缘套管有纯瓷套管、充油套管和电容套管袖子。纯瓷套主要用于10kV及以下变压器。它是在瓷套内穿一根导电铜棒，瓷套内部是空气绝缘的充油套管主要用于35kV级变压器。瓷套里装满了油。陶瓷中有一根导电的铜柱电容式套管套管由主绝缘电容器芯、外绝缘上下瓷件、连接套管、油枕、弹簧总成、底座、均压球、测量端子、接线端子、橡胶垫圈、绝缘油组成，等等用于100kV以上的高压变压器。

关键词

所属分类

铝法兰瓷套管

联系我们

产品详情

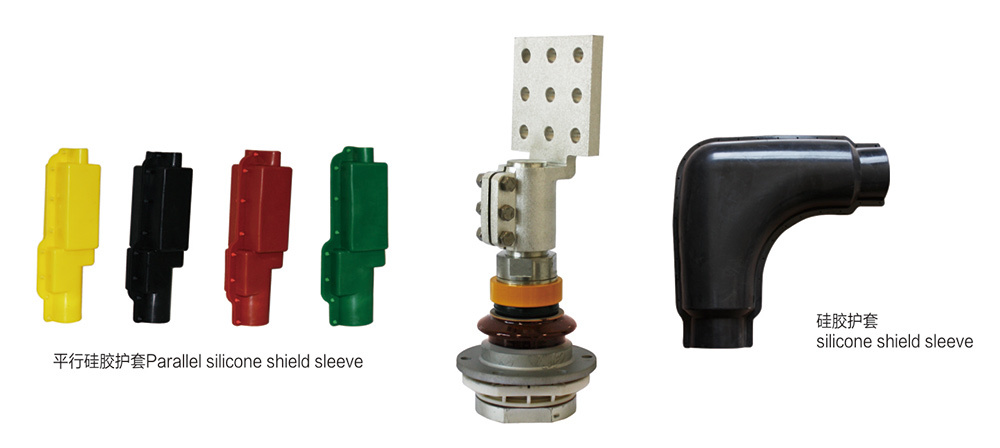

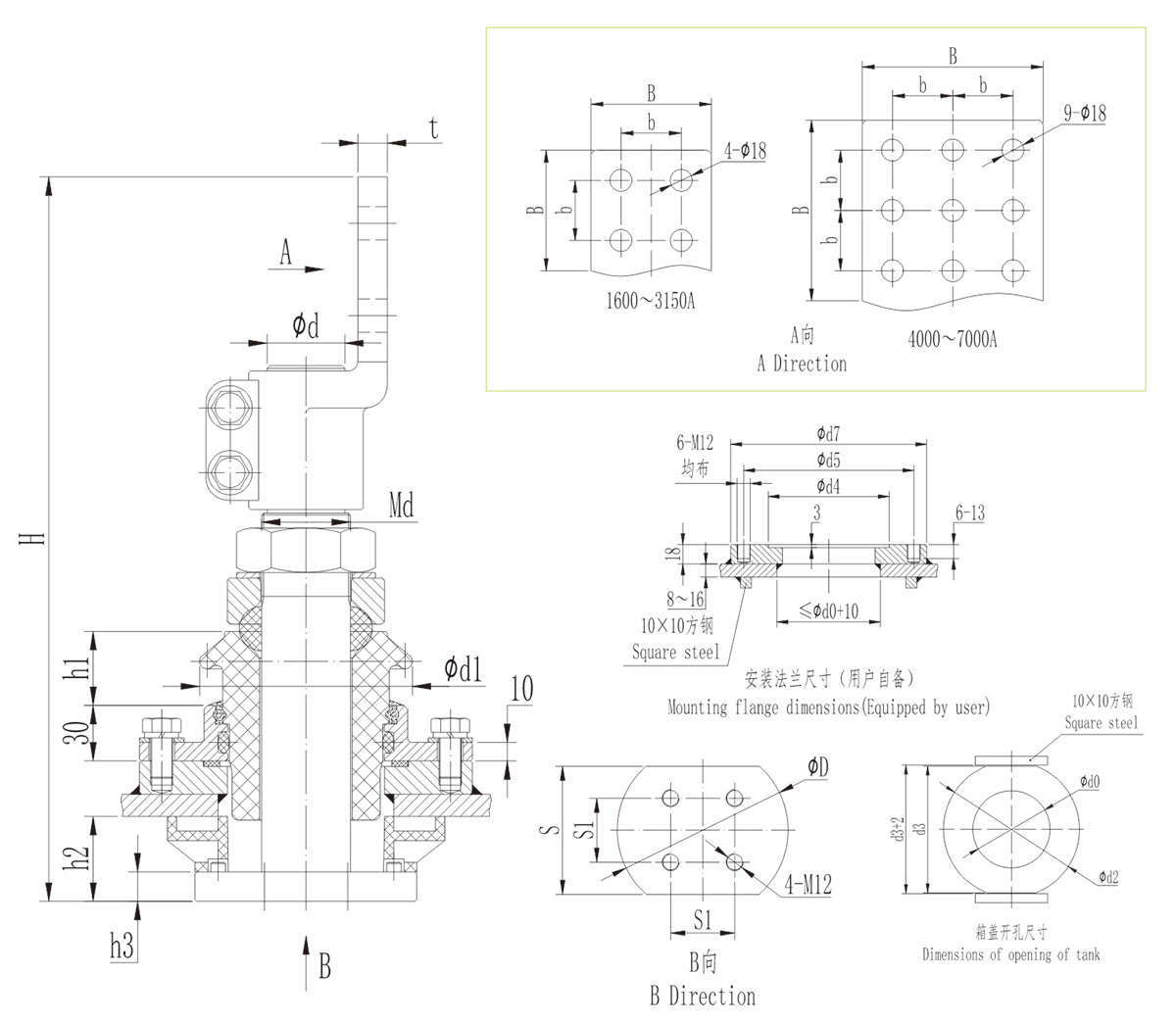

铝法兰瓷套管尺寸表（1kV/1600～7000A 平尾连接套管）

序号	代号	型号	尺寸																	箱盖开孔	干弧	爬距	伞形	重量（kg）
序号	代号	型号	H	h2	h3	Md	Φd	d1	d2	d3	d4	d5	d7	B	b	t	D	S	S1	d0	h1	爬距	伞形	重量（kg）
1	AM.LAH.001	FBF-1/1600	387	46	16	M36×2	33	105	130	110	94	156	180	100	50	14	100	90	45	70	40	65	1单伞	8.7
2	AM.LAJ.001	FBF-1/2000	387	46	16	M42×2	38	105	130	110	94	156	180	100	50	15	100	90	45	70	40	65	1单伞	10
3	AM.LAJ.002	FBF-1/2000	392	46	16	M42×2	38	115	150	140	111	156	180	100	50	15	120	90	45	85	40	60	1单伞	10.5
4	AM.LAL.001	FBF-1/3150	392	46	16	M48×2	42	115	150	140	111	156	180	100	50	16	120	90	45	85	40	60	1单伞	12
5	AM.LAM.001	FBF-1/4000	442	50	20	M52×2	48	130	170	150	121	160	185	120	60	18	135	120	55	95	40	70	1单伞	15.5
6	AM.LAN.001	FBF-1/5000	502	50	20	M56×2	52	130	170	150	121	160	185	150	50	20	135	120	55	95	40	70	1单伞	20.5
7	AM.LAP.001	FBF-1/6300	512	52	22	M60×2	56	155	170	160	129	170	195	150	50	22	150	130	62	105	40	80	1单伞	23.5
8	AM.LAQ.001	FBF-1/7000	517	52	22	M65×2	60	155	170	160	129	170	195	150	50	24	150	130	62	105	40	80	1单伞	25.5

注：代号后加“T”代表配护套。可根据客户需求定制其它规格产品。
