铝法兰瓷套管（10～20kV/50～630A 穿缆式套管）

变压器套管是变压器箱外的主要绝缘装置。变压器绕组的引线必须穿过绝缘套管，将引线与变压器外壳之间的引线绝缘，并将引线固定在一起时间到了对于不同的电压等级，绝缘套管有纯瓷套管、充油套管和电容套管袖子。纯瓷套主要用于10kV及以下变压器。它是在瓷套内穿一根导电铜棒，瓷套内部是空气绝缘的充油套管主要用于35kV级变压器。瓷套里装满了油。陶瓷中有一根导电的铜柱电容式套管套管由主绝缘电容器芯、外绝缘上下瓷件、连接套管、油枕、弹簧总成、底座、均压球、测量端子、接线端子、橡胶垫圈、绝缘油组成，等等用于100kV以上的高压变压器。

关键词

所属分类

铝法兰瓷套管

联系我们

产品详情

铝法兰瓷套管尺寸表（10～20kV/50～630A 穿缆式套管）

序号	代号	型号	尺寸					箱盖开孔	干弧	爬距	伞形	重量（kg）
序号	代号	型号	H	h2	Md	d1	d2	d0	h1	爬距	伞形	重量（kg）
63	AM.LDA.001	FBJL-10/50	305	208	M12×1.75	115	6	70	130	280	3单伞	3.5
64	AM.LDA.002	FBJL-10/100	305	208	M12×1.75	115	9	70	130	280	3单伞	3.5
65	AM.LDA.003	FBJL-10/250	305	208	M12×1.75	115	12	70	130	280	3单伞	3.5
66	AM.LDA.004	FBJL-10/315	305	208	M12×1.75	115	16	70	130	280	3单伞	3.5
80	AM.LFA.001	FBJL-20/50	375	278	M12×1.75	115	6	70	200	340	3单伞	3.9
81	AM.LFA.002	FBJL-20/100	375	278	M12×1.75	115	9	70	200	340	3单伞	3.9
82	AM.LFA.003	FBJL-20/250	375	278	M12×1.75	115	12	70	200	340	3单伞	3.9
83	AM.LFA.004	FBJL-20/315	375	278	M12×1.75	115	16	70	200	340	3单伞	3.9
84	AM.LFA.005	FBJLW-20/50	375	278	M12×1.75	115	6	70	200	400	3大2小	4
85	AM.LFA.006	FBJLW-20/100	375	278	M12×1.75	115	9	70	200	400	3大2小	4
86	AM.LFA.007	FBJLW-20/250	375	278	M12×1.75	115	12	70	200	400	3大2小	4
87	AM.LFA.008	FBJLW-20/315	375	278	M12×1.75	115	16	70	200	400	3大2小	4
90	AM.LFB.001	FBJLW-20/400	406	262	M16×2	135	16	70	200	490	3大2小	4.8
93	AM.LFD.001	FBJLW-20/630	406	262	M20×2.5	135	20	70	200	490	3大2小	5

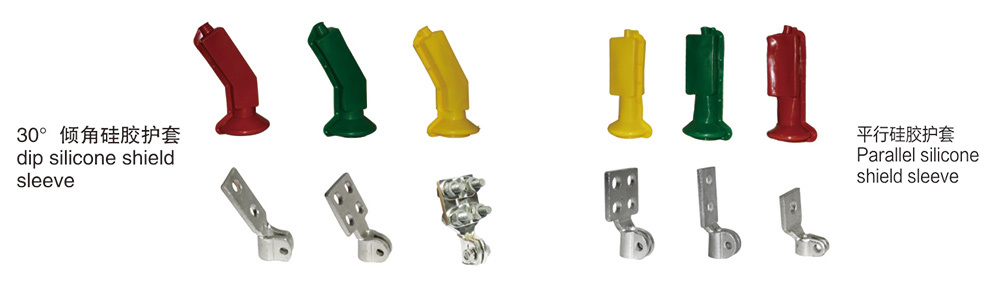

注：代号后加“DZ”代表配端子，“T”代表配护套。可根据客户需求定制其它规格产品。
