穿墙套管（35kV/100A）

变压器套管是变压器箱外的主要绝缘装置。变压器绕组的引线必须穿过绝缘套管，将引线与变压器外壳之间的引线绝缘，并将引线固定在一起时间到了对于不同的电压等级，绝缘套管有纯瓷套管、充油套管和电容套管袖子。纯瓷套主要用于10kV及以下变压器。它是在瓷套内穿一根导电铜棒，瓷套内部是空气绝缘的充油套管主要用于35kV级变压器。瓷套里装满了油。陶瓷中有一根导电的铜柱电容式套管套管由主绝缘电容器芯、外绝缘上下瓷件、连接套管、油枕、弹簧总成、底座、均压球、测量端子、接线端子、橡胶垫圈、绝缘油组成，等等用于100kV以上的高压变压器。

关键词

所属分类

穿墙套管

联系我们

产品详情

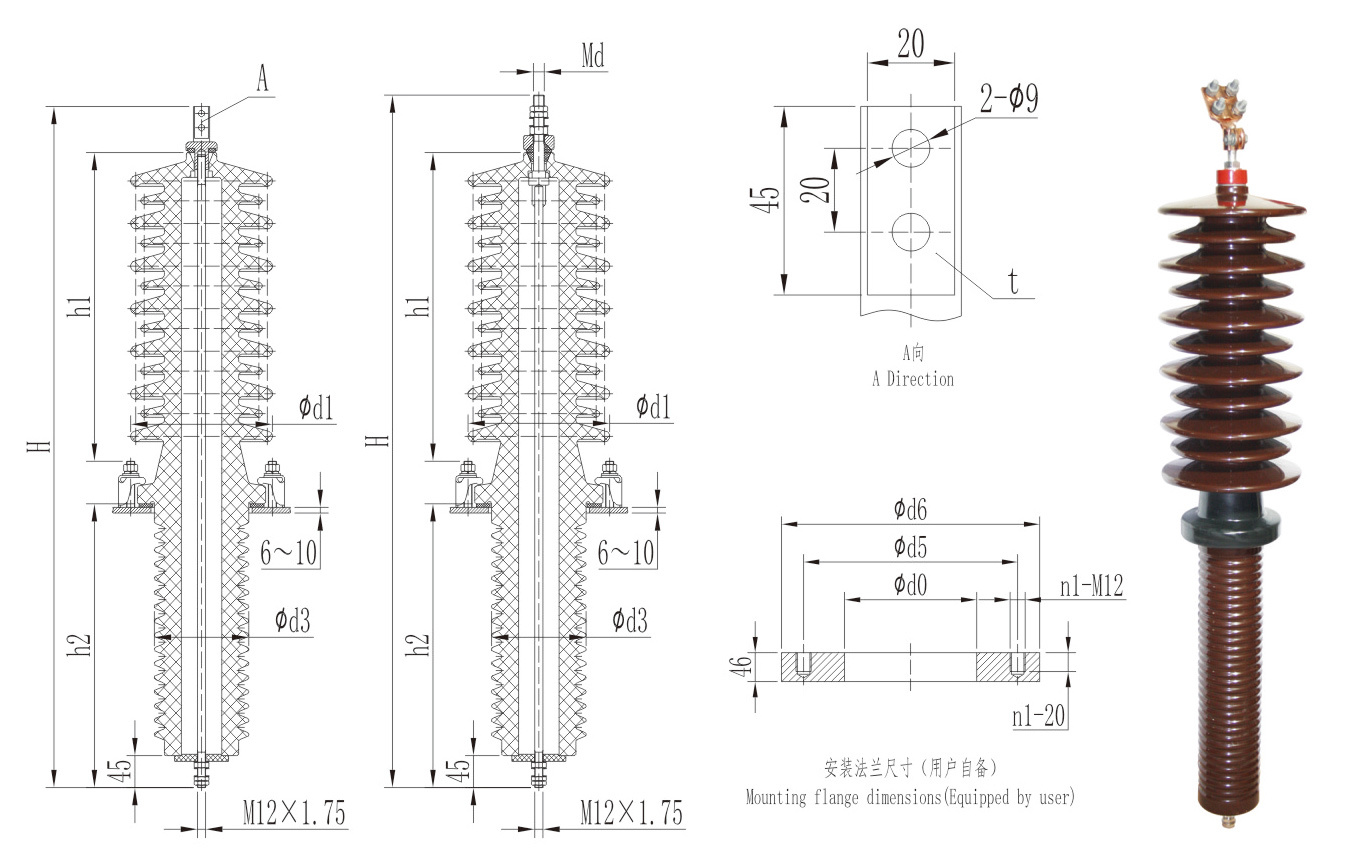

穿墙套管尺寸表（35kV/100A）

序号	代号	型号	尺寸									箱盖开孔	干弧	爬距	伞形	重量(kg)
序号	代号	型号	H	h2	Md	d1	d3	d5	d6	n1	t	d0	h1	爬距	伞形	重量(kg)
1	AM.QHA.001	BCW-35/100	960	400	——	210	140	210	255	8	12	150	436	1380	7大6小	30
2	AM.QHA.002	BCW-35/100	976	400	M16×2	210	140	210	255	8	——	150	436	1380	7大6小	30
3	AM.QHA.003	BCW-35/100	1086	495	M16×2	210	100	170	215	6	——	105	451	1210	6大5小	27

注：可根据客户需求定制其它规格产品。

河北安美电气设备有限公司成立于2014年10月08日，注册资本660万元，位于河北省河间市经济开发区（高速交通枢纽地区）。拥有自己厂区，厂区占地4600平方米。至今公司员工人数达到64人，主管人数为10人，技术人员3人，我公司定期聘请专业人员对员工进行培训和考核，以不断提升公司竞争力。本公司技术力量雄厚，设备齐全。工艺先进，检测手段完善，产品随主机出口到亚洲十几个国家和地区，我厂重视科技进步，以创新求发展，力求以高质量产品为各种变压器厂提供优质的配套服务。

我公司产品多年来与特变电工集团、合肥ABB公司、济南西门子公司、南瑞集团公司、上海置信、山东电工电气、泰开箱变集团、北京科锐、广东海鸿、顺特公司、明珠公司、西电集团、江苏扬动电气有限公司，中气电力装备有限公司，甘肃电力瑞华电气有限公司，惠州市变压器设备有限公司，汇网电气有限公司等上百家单位合作，并受到客户好评。

2017年12月通过了质量管理体系认证，2015年实用型专利证书“有机复合绝缘低压变压器套管”，相继2015年我公司还申请了两项新型专利证书会陆续办理，2015年至2018年获得“安全生产标准化证书”、“3*15质量.诚信合格单位证”、“中国质量万里行委员单位”、“中国产品质量达标合格单位”。连续多年被工商行政管理局评为“重合同、守信用”企业。2019年4月被特变电工集团认定为“优秀供应商”。
