活门系列
放油活门用于变压器油箱上，起到开闭油路作用。在活门系列中，根据变压器生产厂的实际需要，我公司还设计了两用活门。这种活门安装在变压器下部供注油，放油及取油样使用。
关键词
所属分类
产品详情
用途：
放油活门用于变压器油箱上，起到开闭油路作用。在活门系列中，根据变压器生产厂的实际需要，我公司还设计了两用活门。这种活门安装在变压器下部供注油，放油及取油样使用。
使用说明：
1、工作温度：-35℃~ 105℃；
2、密封性能：承受气压0.5MPa， 10min不渗 漏;
3、真空强度：压力在32KPa下，10min漏气率小于1.33PaL/s；
4、安装：箭头方向应指向变压器油排出方向；
5、操作：手轮右旋为关阀：左旋为开通。

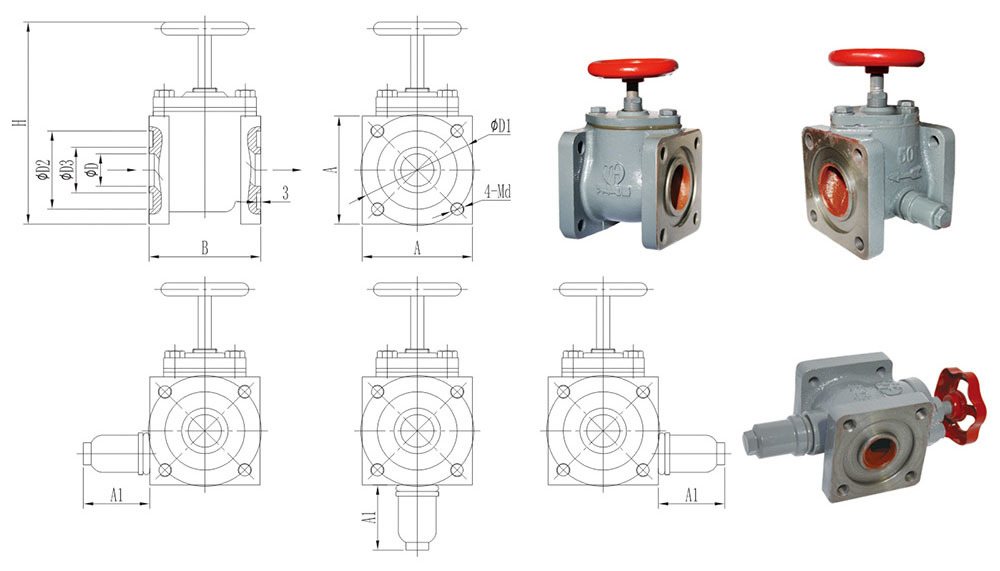

| 序号 |
代号 |
型号 D |
D1 |
D2 |
D3 |
H |
A | A1 | B |
Md |
| 1 |
AM.VBC.001 |
25 |
85 |
60 |
35 |
150 |
80 | 50 | 80 |
10 |
| 2 |
AM.VBF.001 |
50 |
125 |
90 |
65 |
210 |
120 | 45 | 120 |
16 |
| 3 |
AM.VBH.001 |
80 |
160 |
125 |
90 |
260 |
160 | 35 | 160 |
16 |
注：可根据客户需求定制其它规格产品。
