压力释放阀
压力释放阀适用于油浸式电力变压器、电力电容器及有载分接开关等，用来保护油箱。当油浸式变压器在运行中出现故障时，由于线圈过热，使一部分变压器油气化，变压器油箱中压力迅速增加，这时压力释放阀在2ms内迅速动作，保护油箱不致变形或爆裂。油箱内的压力再升高而达到开启压力时，压力释放阀就再次动作，直到油箱内的压力降到正常值。由于压力释放阀动作后能可靠关闭，油箱外的水和空气不能进入油箱，变压器内部不会受大气污染。
关键词
所属分类
产品详情
一、用途和性能:
压力释放阀适用于油浸式电力变压器、电力电容器及有载分接开关等，用来保护油箱。当油浸式变压器在运行中出现故障时，由于线圈过热，使一部分变压器油气化，变压器油箱中压力迅速增加，这时压力释放阀在2ms内迅速动作，保护油箱不致变形或爆裂。油箱内的压力再升高而达到开启压力时，压力释放阀就再次动作，直到油箱内的压力降到正常值。由于压力释放阀动作后能可靠关闭，油箱外的水和空气不能进入油箱，变压器内部不会受大气污染。

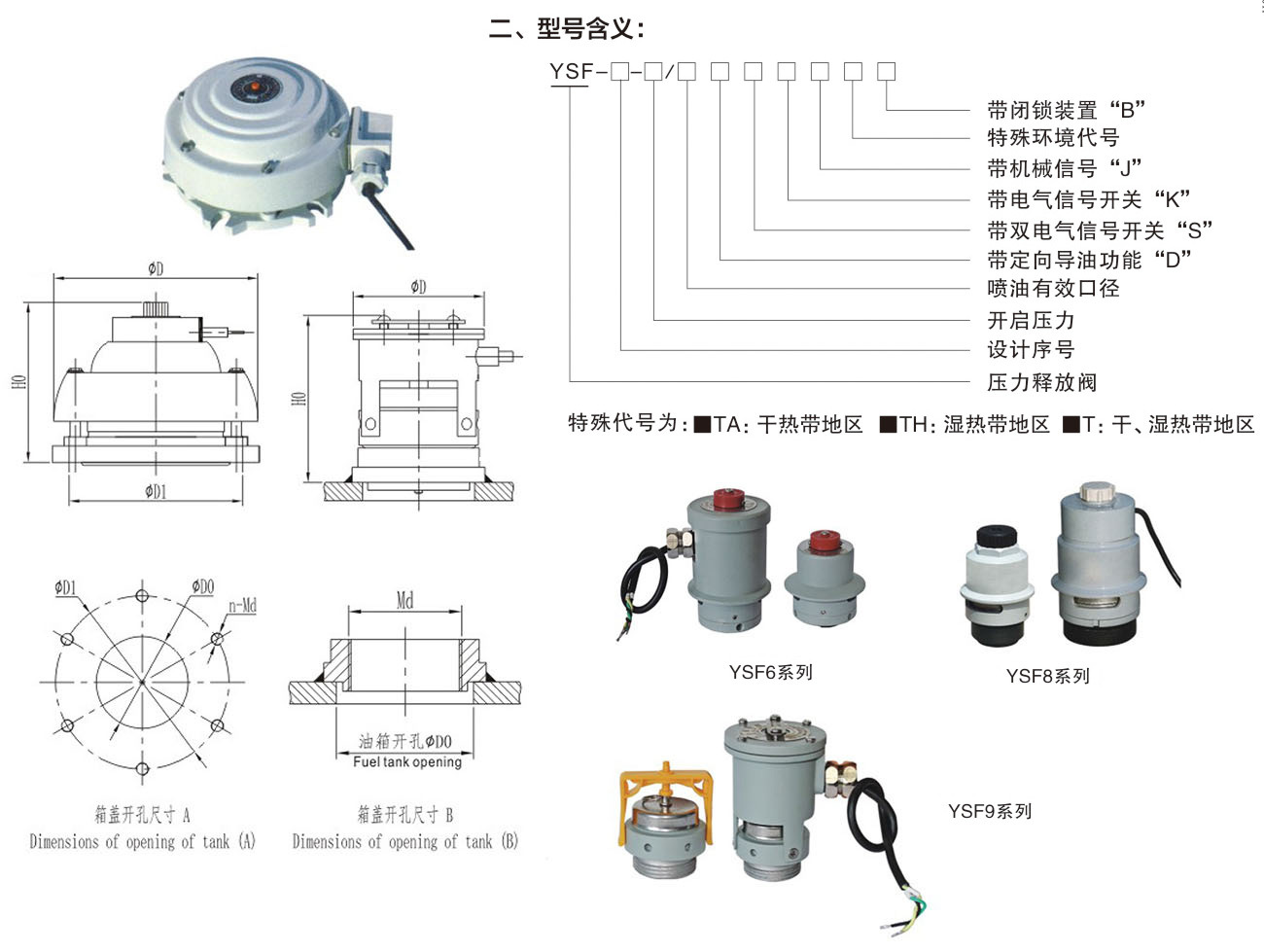

三、安装尺寸及规格
| 序号 |
代号 |
型号 |
开孔图 |
箱盖开孔 |
螺纹(M)×螺距(根数)×中心距(D1) |
喷油口径 |
高度 |
最大外径 |
关闭压力 |
开启压力 |
箱内油重 |
| 1 |
AM.XDC.005 |
YSF9-25/18THB |
B |
Φ42 |
M38×2 |
18 |
60 |
Φ55 |
19 |
25±5 |
＜1.5 |
| 2 |
AM.XDC.001 |
YSF9-35/25JTHB |
B |
Φ55 |
M48×3 |
25 |
90 |
75 |
19 |
35±5 |
＜1.5 |
| 3 |
AM.XDC.002 |
YSF9-35/50JTHB |
B |
Φ93 |
M80×3 |
50 |
100 |
105 |
19 |
35±5 |
1.5～4.5 |
| 4 |
AM.XDC.003 |
YSF9-35/25KJTHB |
B |
Φ55 |
M48×3 |
25 |
130 |
80 |
19 |
35±5 |
＜1.5 |
| 5 |
AM.XDC.004 |
YSF9-35/50KJTHB |
B |
Φ93 |
M80×3 |
50 |
140 |
115 |
19 |
35±5 |
1.5～4.5 |
| 6 |
AM.XCC.001 |
YSF8-35/25JTHB |
B |
Φ40 |
M33×2 |
25 |
78 |
68 |
19 |
35±5 |
＜1.5 |
| 7 |
AM.XCC.002 |
YSF8-35/50JTHB |
B |
Φ67 |
M60×2 |
50 |
105 |
95 |
19 |
35±5 |
1.5～4.5 |
| 8 |
AM.XCC.003 |
YSF8-35/25KJTHB |
B |
Φ40 |
M33×2 |
25 |
135 |
68 |
19 |
35±5 |
＜1.5 |
| 9 |
AM.XCC.004 |
YSF8-35/50KJTHB |
B |
Φ67 |
M60×2 |
50 |
150 |
105 |
19 |
35±5 |
1.5～4.5 |
| 10 |
AM.XBC.001 |
YSF6-35/25JTHB |
B |
Φ40 |
M36×2 |
25 |
80 |
82 |
19 |
35±5 |
＜1.5 |
| 11 |
AM.XBC.002 |
YSF6-35/25KJTHB |
B |
Φ40 |
M36×2 |
25 |
125 |
82 |
19 |
35±5 |
＜1.5 |
| 12 |
AM.XBE.001 |
YSF6-55/80KJTHB |
A |
Φ90 |
M12×6×170 |
80 |
160 |
200 |
29.5 |
55±5 |
1.5～11.5 |
| 13 |
AM.XBE.002 |
YSF6-55/130KJTHB |
A |
Φ140 |
M16×6×235 |
130 |
170 |
260 |
29.5 |
55±5 |
11.5～23 |
| 14 |
AM.XCC.005 |
YSF8-35/50JTHB |
A |
Φ55 |
M12×4×130 |
50 |
120 |
95 |
19 |
35±5 |
1.5～4.5 |
| 15 |
AM.XCC.006 |
YSF8-35/50KJTHB |
A |
Φ55 |
M12×4×130 |
50 |
155 |
105 |
19 |
35±5 |
1.5～4.5 |
